JQ-7型大功率繼電器產品詳細說明：

一、用途
JQ-7型系列電磁繼電器系屬小型大功率接觸器類，廣泛用于軍工產品和各種通訊電源設備，各類穩壓器，影視設備，機床等各種自動控制裝置中作三相、單相、直流電源切換元件。
該繼電器觸點形式多，控制功率大，具有隔弧防塵性能，工作可靠，該繼電器還可以根據用戶需要制作各種特種規格產品。

二、使用條件
環境溫度：－40～＋50℃
相對濕度：＋20℃達98％
大氣壓力：86～106kPa
工作位置：任意

三、JQ-7型大功率繼電器主要技術特性
1、線圈電源：直流
2、線圈消耗功率：4W
3、絕緣電阻：常溫常濕：500MΩ高溫：10MΩ
4、介質耐壓：斷開觸點間、軛鐵與線圈間：2000VAC（交流50Hz有效值）
5、振動強度：15Hz，單振幅0.75mm
6、沖擊強度：150m/s²1000次
7、壽命：?jiǎn)谓M觸點負載阻性：50Hz，380VZC,40A,30A,25A,15A,100000次
8、重量：<260g 封閉式<350g

四、規格數據表

規格序號	觸點形式	觸點負載	額定電壓V	線圈電阻Ω	吸合電壓V
27-3H1Z	3H1Z	50Hz 38VAC 40A 30A 25A 15A 50Hz 220VAC 50A 40A 30A 20A 5A	27	180±10%	≤20
48-3H1Z	3H1Z		48	1200±10%	≤36
24-3H1Z	3H1Z		24	140±10%	≤18
24-3D1Z	3D1Z
24-3H	3H
24-3H3D	3H3D
24-2H2D	2H2D
24-2Z2D	2Z2D
24-2H2Z	2H2Z
24-4H	4H
24-2Z	2Z
12-3H1Z	3H1Z		12	140±10%	≤9
12-3D1Z	3D1Z
12-3H	3H
12-3Z3D	3Z3D
12-2H2D	2H2D
12-2Z2D	2Z2D
12-2H2Z	2H2Z
12-4H	4H
12-2Z	2Z

五、訂貨規格舉例說明

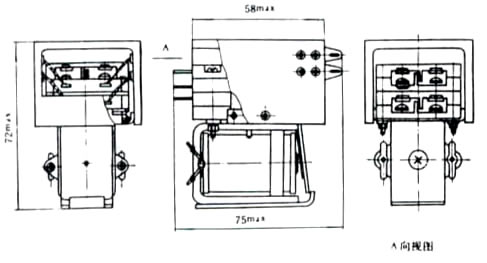

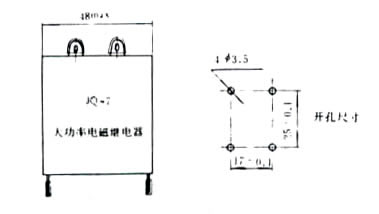

JQ-7型大功率繼電器外形及安裝尺寸

JQ-7型大功率繼電器
