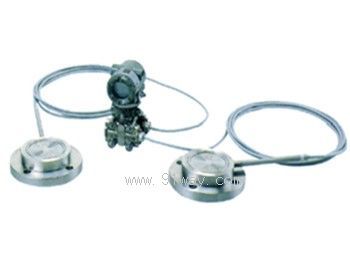

 產品名稱： EJA118W隔膜差壓變送器
型號規格： EJA118N EJA118W EJA118Y EJA118W隔膜差壓變送器
  放大圖片 放大圖片
產品類別： 常規產品 -- 儀器儀表 -- 差壓變送器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13901609058
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
EJA118W隔膜差壓變送器產品詳細說明：

1.EJA118W隔膜差壓變送器簡介：

密封隔膜是用于防止管道中的介質直接進入差壓變送器里的壓力傳感器組件中，它與變送器之間是靠注滿流體的毛細管連接起來的。EJA118W、EJA118N和EJA118Y隔膜密封式差壓 變送器用來測量氣體、液體和蒸汽的流量、液位、密度和壓力，然后將其轉變成4-20mADC的 電流信號輸出。EJA118W、EJA118N和EJA118Y也可以通過BRAIN手操器或CENTUM CS/μXL或 HART275手操器相互通訊，通過它們進行設定和監控等。

應用 類型 型號 膜盒 量程(KPa) 最大工作壓力
差壓和液位(隔膜密封式) 凸膜片

EJA118N
EJA118W
EJA118Y

 M 2.5-100 基于法蘭規格
平膜片
一平一凸 H 25-500


2.EJA118W隔膜差壓變送器選型一覽表

     基本規格代碼： EJA118N-DMSJ12GA-AB01-92NN

第1項：輸出信號
-D 4-20mA DC/帶數字通訊（BRAIN協議）
-E 4-20mA DC/帶數字通訊（HART協議）
-F FF現場總線通訊
第2項:測量量程（膜盒）
M 2.5-100KPa(250-1000mmH2O)
H 25-500KPa
第3項：接液件材質

S

 (隔膜) JIS SUS316L (管子) JIS SUS316 (其它) JIS SUS316
第4項：法蘭規格
J1 JIS 10K
J2 JIS 20K
A1 ANSI 150
A2 ANSI 300
P1 JPI 150
P2 JPI 300
D2 DIN PN10/16
D4 DIN PN25/40
G2 GB PN10/16
G4 GB PN25/40
G6 GB PN100
第5項：隔膜突出長度(X2)
2 X2=50mm
4 X2=100mm
6 X2=150mm
第6項：法蘭尺寸/材質
G 100mm(4")/JIS S25C
H 100mm(4")/JIS SUS304
J 100mm(4")/JIS SUS316
第7項：螺栓螺母材質
A JIS SCM435
B JIS SUS630
第8項：充灌液
-A 一般用（硅油） [接液溫度]-10-250℃ [環境溫度]-10-60℃
-B 一般用（硅油） [接液溫度]-30-180℃ [環境溫度]-15-60℃
-C 高溫用（硅油） [接液溫度]10-300℃ [環境溫度]10-60℃
-D 禁油用（氟油） [接液溫度]-20-120℃ [環境溫度]-10-60℃
-E 低溫用（乙二醇） [接液溫度]-50-100℃ [環境溫度]-40-60℃
第9項： -

B

 一直為B
第10項：毛細管長度
01 毛細管長01m
02 毛細管長02m
03 毛細管長03m
04 毛細管長04m
05 毛細管長05m
06 毛細管長06m
07 毛細管長07m
08 毛細管長08m
09 毛細管長09m
10 毛細管長10m
第11項：安裝方式

-9

 水平配管連接，左邊高壓,毛細管從前部引出
第12項：電氣接口
0 G1/2內螺紋，一個電氣接口
2 1/2NPT內螺紋，二個電氣接口，無盲塞
3 Pg13.5內螺紋，二個電氣接口，無盲塞
4 M20內螺紋，二個電氣接口，無盲塞
5 G1/2內螺紋，二個電氣接口，一個盲塞
7 1/2NPT內螺紋，二個電氣接口，一個盲塞
8 Pg13.5內螺紋，二個電氣接口，一個盲塞
9 M20內螺紋，二個電氣接口，一個盲塞
第13項：內藏顯示表
D 數字顯示表
E 帶測量范圍設定按鈕的數字顯示表
N
第14項：安裝托架
A JIS SECC 2"管安裝（平托形）
B JIS SUS304 2"管安裝（平托形）
N


3.附加功能

第1項：隔爆型、本安型
不指定
NF1 NEPSI隔爆許可：dⅡCT6 環境溫度：-40-60℃ 電氣接口：1/2NPT內螺紋
JF3 JIS隔爆 Ex dsⅡCT4
JF35 JIS隔爆 Ex dsⅡCT4
FF1 FM隔爆： Ⅰ，Ⅱ&Ⅲ級， 1&2區，B、C、D、E、F&G組 NEMA 4X T6
FF15 FM隔爆： Ⅰ，Ⅱ&Ⅲ級， 1&2區，B、C、D、E、F&G組 NEMA 4X T6
KF1 CENELEC隔爆：EEx d Ⅱ C T4、T5、T6 最高接液溫度：T4-135℃、T5-100℃、T6-85℃
KF5 CENELEC隔爆：EEx d Ⅱ C T4、T5、T6
CF1 CSA隔爆許可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 溫度：CI:T4、T5、T6
CF15 CSA隔爆許可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 溫度：CI:T4、T5、T6
NS1 NEPSI本安許可 :ia Ⅱ CT4 環境溫度：-40-60℃ 電氣接口：1/2NPT內螺紋
JS3 JIS本安Ex iaⅡCT4
FS1 FM 本安許可 本安C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G 非可燃性C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F&G
KS1 CENELEC本安許可：EEx ia Ⅱ CT4
CS1 CSA本安許可： C1:ⅠⅡ&Ⅲ Div、1&2、Gps、A、B、C、D、E、F&G ENCL:Type4X 溫度 C1:T4
FU1 包含F(xiàn)F1和FS1
KU1 包含KF1.KS1和N型 KEMA N型 EX nA ⅡCT4
CU1 包含CF1和CS1
SU1 SAA隔爆型、本安型和無火花型：Ex dⅡT6/T5/T4 IP67,Exia ⅡCT4 IP67 ,ExnⅡ CT4 IP67
KS5 CENELEC(KEMA)本安防爆：[Entity模式]：EEx ia Ⅱ CT4；[Fisco模式]：EEx ia Ⅱ CT4/ EEx ia Ⅱ BT4
第2項：日本標準隔爆接頭
不指定
G11 電氣接口：G1/2內螺紋 可用電纜外徑：8.5-11mm 1個
G12 電氣接口：G1/2內螺紋 可用電纜外徑：8.5-11mm 2個
第3項：隔爆密封接頭
不指定
G71 連線口：1/2NPT 適用電纜外徑：Φ8.5±0.5（1個）
G72 連線口：1/2NPT 適用電纜外徑：Φ8.5±0.5（1個）
G81 連線口：1/2NPT 適用電纜外徑：Φ8.5±0.5（2個）
G82 連線口：1/2NPT 適用電纜外徑：Φ8.5±0.5（2個）
第4項：涂漆：顏色變化或涂漆變化
不指定
P1 顏色變化 只適用于變送器殼體 蒙塞爾標志編碼：N1.5，黑色
P2 顏色變化 只適用于變送器殼體 蒙塞爾標志編碼：7.5BG4/1.5綠色
P7 顏色變化 只適用于變送器殼體 金屬銀色

X1

 涂漆變化 環氧樹脂烤漆
第5項：避雷保護器
不指定
A 變送器電源電壓：10.5-32V DC(本安型：10.5-30V DC，現場總線通訊：9-32V DC) 最大允許電流：6000A (1X4μS),反復1000A(1X40μS)100次
第6項：禁油處理或禁水、禁油處理
不指定
K1 脫脂洗凈處理
K5 脫脂洗凈并干燥處理
第7項：校正單位
不指定
D1 P校正（Psi單位）
D3 bar校正（bar單位）
D4 M校正（kgf/cm2）
第8項：SUS630螺母的密封處理
不指定
Y 緊固容室法蘭SUS630螺栓和螺母表面涂（液態硅橡膠）
第9項：無鋸齒形
不指定
Q 法蘭密封面不進行鋸齒形加工（僅ANSI法蘭）
第10項：Teflon（聚四氟乙烯）膜

不指定

第11項：接液溫度零點補償
不指定
R 補償范圍80-300℃
第12項：毛細管外不護PVC（氯乙烯）
不指定
V 最高使用溫度100℃，用于禁止PVC（氯乙烯）使用的環境
第13項：快速應答
不指定
F1 刷新時間：≤0.125秒 應答時間（含最小阻尼時間常數）：最長0.5秒 （含隔離膜片）
第14項：PID/LM功能
不指定
LC1 PID控制功能，Link Master功能
第15項：異常時輸出設定為低側 或 NAMUK NE43
不指定
C1 低側：≤-5%（3.2mm）
C2 (NAMUK NE43) [輸出信號3.8～20.5mA] 故障報警輸出-5%，3.2mA以下
C3 (NAMUK NE43) [輸出信號3.8～20.5mA] 故障報警輸出110%，21.6mA以上
第16項：不銹鋼放大器外殼
不指定
E1 放大器外殼材質：SCS14A不銹鋼（相當于SUS316L鑄造不銹鋼或ASTM CF-8M）
第17項：鍍金膜片
不指定
A1 密封膜片鍍金
第18項：配件制造證明
不指定
M06 法蘭、隔膜座、基座、插入筒
第19項：壓力測試/漏壓測試證明
不指定
T31 JIS 10K 測試壓力2MPa 測試流體：氮?dú)?滯留時間10分鐘
T32 JIS 20K 測試壓力5MPa 測試流體：氮?dú)?滯留時間10分鐘
T36 ANSI/JPI 150 測試壓力3KPa 測試流體：氮?dú)?滯留時間：10分鐘
T38 ANSI/JPI 300 測試壓力7MPa 測試流體：氮?dú)?滯留時間：10分鐘

EJA118W隔膜差壓變送器
