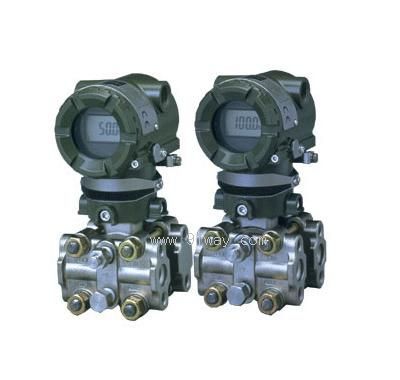

EJAX120A微差壓變送器產品詳細說明：

EJAX120A微差壓變送器用于測量液體、氣體和蒸汽液位、密度和壓力，然后將其轉變成4-20mADC的電流信號輸出。
EJAX120A也可HART275手操器相互通訊，通過它們進行設定、監控等。
二、功能規格
輸出:二線制，4-20mADC輸出，數字通訊，可編程設定線性或平方根輸出方式，HART協議加載在4-20mADC信號上。
電源電壓
10.5-42VDC (工作狀態)
10.5-30VDC (本安型)
16.4-42VDC (數字通訊)
16.4-30VDC (本安型)
負載（輸出信號代碼為E和S時）:0-1335Ω工作狀態
250-600Ω數字通訊
阻尼時間常數:放大器部件和膜盒的阻尼時間常數之和。放大器部件阻尼時間常數在0.2~2秒范圍可調。
工作壓力:-50~50KPa（-7.25~7.25psi）
環境溫度:-20-80℃（-13-1760F）
接液溫度:-25-80℃（-13-1760F）
HART:通訊距離:用多芯雙絞線，通訊距最大可達1.5Km，通訊距離因電纜類型而異。
三、性能規格
調量程的參考精度:包括從零點開始的線性、滯后性和重復性）±0.2% ±0.1%（高精度）

EJAX120A微差壓變送器選型規格表

型號	規格代碼	說明
EJAX120A		微差壓變送器
輸出信號	-E	4～20mA，HART協議數字通訊（參見GS1C22T1-CY）
測量量程(膜盒 )		0.1～1kPa{10～100mmHO}
接液部分材質	S	[本體][膜盒][排氣螺釘] SCS14A（注1）SUS316L（注2）SUS316
管道連接	0 1 2 3 4 5	無過程接頭（容室法蘭上Rcl/4內螺紋） 帶Rcl/4內螺紋的過程接頭帶Rcl/2內螺紋的過程接頭 帶1/4NPT內螺紋的過程接頭帶1/2NPT內螺紋的過程接頭 無過程接頭（容室法蘭上1/4NPT內螺紋）
螺栓、螺母材質	A B C	[最大工作壓力] SCM43550kPa{0.5kgf/cm2} SUS63050kPa{0.5kgf/cm2} SUS6050kPa{0.5kgf/cm2}
安裝方式	-2 -3 -6 -7 -8 -9	垂直安裝，右面高壓，過程接頭在上（注3） 垂直安裝，右面高壓，過程接頭在下（注3） 垂直安裝，左面高壓，過程接頭在上（注3） 垂直安裝，左面高壓，過程接頭在下（注3） 水平安裝，右面高壓（注4） 水平安裝，左面高壓（注4）
電氣接口	0 2 3 4	G1/2內螺紋，1處接線口 1/2NPT內螺紋，2處接線口Pg13.5內螺紋，2處接線口M20內螺紋，2處接線口 G1/2內螺紋，2處接線口，帶一個盲塞 1/2NPT內螺紋，兩個電氣接口，一個盲塞Pg13.5內螺紋，兩個電氣接口，一個盲塞 M20內螺紋，兩個電氣接口，一個盲塞
顯示表頭	D E	數字式表頭 帶設定按鈕的數字表頭 （無表頭）
2-inch管安裝支架	A B C D N	SECC平托架 SUS304平托架 SECCL型托架 SUS304L型托架 無安裝支架

例：EJAX120A-EES5A-92NN
注1：指容室法蘭和過程接頭的材質
注2：膜片材質為哈氏合金C-276，其余接液部分材質為SUS316L注3：必要時，選代碼為C和D的安裝支架
注4：必要時，選代碼為A和B的安裝支架
※號是標準規格中最具代表性的規格
