LW5D-16萬能轉換開關產品詳細說明：

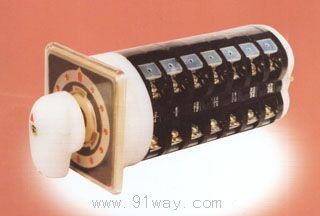

LW5D-16萬能轉換開關

1. 約定發熱電流為16A.
2. 額定絕緣電壓為500V.
3. 允許正常操作頻率300次/h.
4. 不同使用類別下的額定工作電壓和額定工作電流見下表3.
5. 接通和分斷能力見表4.
6. 電壽命為20x10^4次.
7. 機械壽命為100x10^4次.
8. 外型及安裝尺寸
8.1 外型尺寸:開啟式轉換開關見圖1及表5,防護式轉換開關見圖2.
8.2 安裝尺寸:開啟式定位型和自復型A轉換開關見圖3,自復型B見圖4,防護式轉換開關見圖2.

表 3 LW5D-16萬能轉換開關

轉換開關用途	使用類別		額定工作電壓V	額定工作電流V
主令控制用	AC-15		550	2.0
			380	2.6
			220	4.6
	DC-13	雙斷點	440	0.14
			220	0.27
			110	0.55
		四斷點	440	0.20
			220	0.41
			110	0.82
直接控制5.5KW及以下三相籠型感應電動機	AC-3		380	12
	AC-4

表   4 LW5D-16萬能轉換開關
轉換開關用途	電流種類	使用類別		可控線圈功率	接通和分斷
					電壓V	電流A	cosφ	T0.95 ms
主令控制用	交流	AC-15		1000VA	1.1x500	1.1x2.0	0.3	一
					1.1x380	10x2.6
					1.1x220	10x4.6
	直流	DC-13	雙斷點	60W	1.1x440	1.1x0.14	一	300
					1.1x220	1.1x0.27
					1.1x110	1.1x0.55
			四斷點	90W	1.1x440	1.1x0.2	一	300
					1.1x220	1.1x0.41
					1.1x110	1.1x0.82

直接控制5.5KW三相籠型感應電動機	接  通			接通和分斷(通斷)
	電壓V	電流A	cosφ	電壓V	電流A	cosφ
	1.05x380	12x12	0.45	1.05x380	10x12	0.45

表   5
型 式	各節轉換開關L值
	(節數)1	2	3	4	5	6	7	8
定位型	59±2.3	75±2.3	91±2.7	107±2.7	123±3.15	139±3.15	155±2.3	171±2.3
自復型	63±2.3	79±2.3	95±2.7	111±2.7	127±3.15	143±3.15	159±2.3	175±2.3
型 式	各節轉換開關L值
	(節數)9	10	11	12	13	14	15	16
定位型	187±3.6	203±3.6	219±3.6	235±3.6	251±4.05	267±4.05	283±4.05	299±4.05
自復型	191±3.6	207±3.6	223±3.6	239±3.6	255±4.05	271±4.05	287±4.05	303±4.05
