DCS-10(RXMVB2)系列大容量鎖定繼電器產品詳細說明：

DCS-10(RXMVB2)系列大容量鎖定繼電器用途

用于需要大容量雙穩態觸點的工業控制和其他一般控制場合。

2 特點
2.1 體積小，拆裝方便，能安裝在位置緊張有限的場合。
2.2 用于需要大容量雙穩態觸點的工業控制和其它控制上，在電流互感器二次側和跳閘上要求多切換。
2.3 線圈回路串有切斷觸點，消除了持續的功耗，從而限制了熱量積累及減輕控制電源的負載。
2.4 線圈激勵有交流和直流兩種。

3 動作原理
DCS-10(RXMVB2)系列大容量鎖定繼電器足靠永久磁鐵鎖定的雙穩態繼電器。該繼電器由磁系統，接觸系統，支架三部分組成。磁系統由左右二個線圈，中間柱永久磁鐵及鐵芯組成雙口磁回路，當左右二個線圈中的一個線圈通電激勵時，線圈產生的磁場對永久磁鐵產生斥力，使銜鐵轉換到另一側由磁鐵鎖定并帶動觸點轉換。觸點采用橋式接觸，斷開容量較大。外殼采用引進的Combiflex凸出式模數化入結構。

4 技術數據
4.1 動作值：DC<70％額定電壓，AC<80％額定電壓。
4.2 動作時間：30／25ms(觸點閉合／斷開)。
4.3 線圈功耗：DC 3.5W，AC 15VA。
4.4 觸點斷開容量：AC，250V，10A(COSφ>0.4)，1000VA； DC，250V，5A(L/R<40ms)，100W。
4.5 重量：0.7kg(凸出式)，2.5kg(嵌入式)。
4.6 絕緣耐壓：50Hz，1min，2kV。
4.7 沖擊電壓：5kV。
4.8 繼電器能承受5-15Hz中等震級的地震波沖擊。
4.9 額定電壓及線圈阻值。（見表1、2）

電壓等級DC(V)	48	110	220
線圈阻值(Ω)	1.2K	4.7K	20.8K

電壓等級AC(V)	110	220	380
線圈阻值(Ω)	1K	4.7K	20.8K

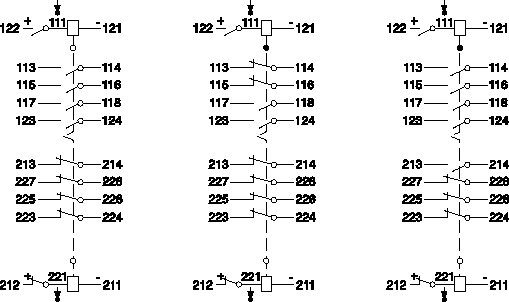

4.10 繼電器觸點規格（見表3）

DCS-11 DCS-12 DCS-13

RK251 204 RK251 205 RK251 206

4.11 凸出式模數化插入結構，外形尺寸見《附錄》Ⅲ中附圖2(2S12C)。
4.12 凸出式模數化插入結構底座安裝尺寸按《附錄》Ⅲ中附圖6(2S12C)可插入1個，按附圖8(4S12C)可插入2個。

5 訂貨須知
訂貨時請注明型號及電壓等級與特殊要求（如8付動合等）。
例：DCS-11-DC24V
