DZS-650系列中間繼電器產品詳細說明：

1 DZS-650系列中間繼電器用途
該繼電器主要用于電力系統二次回路的繼電保護及工業自動化控制的直流回路中，作為中間轉換及擴大控制回路之用。

2 原理
該繼電器采用RXMAl中間繼電器為機芯，利用RC回路的充放電特性實現延時動作或延回。本系列有DZS-651，DZS-652和DZS-653三種型號。

3 DZS-650系列中間繼電器技術數據

型號	延時返回	延時動作	動作電壓	返回電壓	功耗	觸點斷開容量
DZS-651	≮0.8s		為30％-70％ 額定電壓	≮3％ 額定電壓	≯3.2W	A.C. 250V 5A COSφ>0.4 250V D.C. L／R=40ms 250V，2A，50W
DZS-652	≮1.5s
DZS-655		≮0.06s

3.1 觸點長期允許通過5A電流，
3.2 當通過電流的時間<200ms時，允許通過90A電流
3.3 當通過電流的時間為1s時，允許通過50A電流

4 結構形式及背視端子圖

電壓等級DC(V)	220	110
線圈阻值(Ω)	39.2k	9.68k

4.1 外形結構采用凸式模數化插入結構(2S12C)，按裝開孔尺寸采用(2S12C)，見《附錄》Ⅲ。
4.2 背視端子圖見圖1。

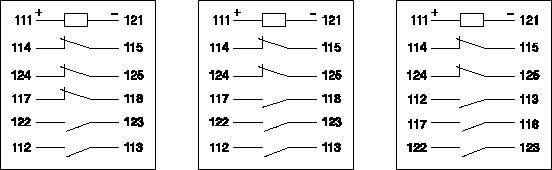

圖1 繼電器端子背視圖 依此為：DZS-655 DZS-651 DZS-652

4.3 額定電壓及線圈阻值。(見表2)

電壓等級DC(V)	220	110
線圈阻值(Ω)	39.2k	9.68k

5 訂貨須知
注明產品型號，額定電壓及數量。
