RXMK1型大容量交流中間繼電器產品詳細說明：

1 RXMK1型大容量交流中間繼電器用途
用于工業自動化控制及電力系統二次回路中，作為中間輔助，擴大控制范圍之用。

2 特點
2.1 體積小，觸點斷開容量大。
2.2 線圈為交流激磁。

3 動作原理
RXMKl大容量中間繼電器為電磁式繼電器。由電磁系統，接觸系統及短路環三部分組成。電磁系統采用直動式結構，工作行程較大。接觸系統采用橋式觸點，斷開容量大。當線圈通電時，產生磁場，吸動鐵芯。由鐵芯帶動觸點轉換。外殼采用引進的Combiflex凸出式模數化插入結構。

4 RXMK1型大容量交流中間繼電器技術數據
4.1 動作電壓：<80％額定電壓。
4.2 返回電壓：>15％額定電壓。
4.3 動作時間：≤20ms。
4.4 線圈功率消耗：6VA。
4.5 觸點斷開容量：AC：V≯250V，I≯10A(功率因數為0．4)時，容量為1000VA。
DC：V≯250V，I≯5A(L/R=40ms)時，容量為100W。
如要增加觸點斷開容量可按表1內數據將觸點串聯。

當電壓(DC)55V時	20A／20A(單觸點)／(雙觸點串聯)
當電壓(DC)110V時	5A／20A(單觸點)／(雙觸點串聯)
當電壓(DC)125V時	4A／20A(單觸點)／(雙觸點串聯)
當電壓(DC)220V時	1A／6A(單觸點)／(雙觸點串聯)
當電壓(DC)250V時	0.8A／4A(單觸點)／(雙觸點串聯)

4.6 絕緣耐壓：50Hz，1min，2kV。
4.7 沖擊電壓：5kV。
4.8 能承受5-15Hz中等震級的地震波沖擊。
4.9 額定電壓及線圈阻值。（見表2）

電壓等級AC(V)	24	55	110	115	120	127	220	230	380
線圈阻值(Ω)	13.5	76.3	316	297	312	400	1.35k	1.16k	4.2k

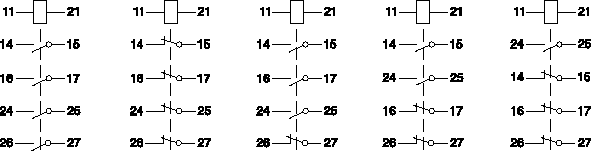

4.10 觸點規格

RK255 049

RK255 050

RK255 052

RK255 053

4.11 凸出式模數化插入結構外形尺寸見《附錄》Ⅲ中附圖1（2S6C）。
4.12 凸出式模數化插入結構底座安裝尺寸按《附錄》Ⅲ中附圖5（2S6C）可插入1個，按附圖6（2S12C）并排插2個，按附圖7（4S6C）直排插2個，按附圖8（4S12C）可插入4個。

5 訂貨須知
訂貨時請注明型號、觸點代號及電壓等級。
例：RXMK1 RK225049-AC220V。
