DX-60T系列信號繼電器產品詳細說明：

用途
DX-60T系列信號繼電器用于直流操作的保護線路中，由電流或電壓動作，具有掉牌信號，磁保持，電復歸。

2 動作原理及結構特點
2.1 動作原理
繼電器的動作是根據電磁原理而產生的，在鐵芯與軛鐵之間裝有一塊永久磁鐵，繼電器動作后，如切斷動作線圈的電源，繼電器靠永久磁鐵的磁力，使銜鐵繼續在吸持位置上，觸點和信號牌都保持在工作狀態下；當復歸線圈上加入一個短時的復歸電壓時，繼電器才恢復至釋放狀態。
2.2 結構特點
2.2.1 DX-60T系列信號繼電器為凸出式，主體部分均為插拔結構。
2.2.2 DX-60T系列信號繼電器內部接線圖示于圖1。
2.2.3 DX-60T系列信號繼電器外形及安裝尺寸示于圖2。

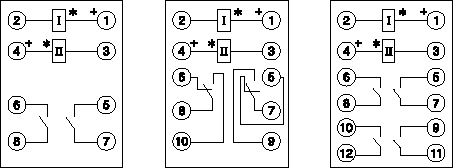

圖1 DX-60T系列信號繼電器內部接線圖
依此為 DX-61T DX-62T DX-63T

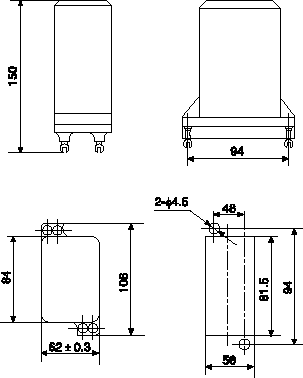

圖2 DX-60T系列信號繼電器外形及安裝尺寸圖

3 技術性能
3.1 DX-60T系列信號繼電器的額定電流或電壓以及動作線圈的有關數據列于下表1中。

型號	額定電壓 或電流	觸點數量		線圈 電阻	型號	額定電壓 或電流	觸點數量		線圈 電阻
		動合	轉換				動合	轉換
DX-61 DX-62 DX-63	220V	2		31KV	DX-61 DX-62 DX-63	0.1A	2		12V
			2					2
		4					4
DX-61 DX-62 DX-63	110V	2		7.6KV	DX-61 DX-62 DX-63	0.15A	2		5.5V
			2					2
		4					4
DX-61 DX-62 DX-63	48V	2		1.9KV	DX-61 DX-62 DX-63	0.25A	2		2V
			2					2
		4					4
DX-61 DX-62 DX-63	24V	2		480V	DX-61 DX-62 DX-63	0.5 A	2		0.5V
			2					2
		4					4
DX-61 DX-62 DX-63	0.01A	2		1230V	DX-61 DX-62 DX-63	0.75A	2		0.2V
			2					2
		4					4
DX-61 DX-62 DX-63	0.015A	2		560V	DX-61 DX-62 DX-63	1A	2		0.12V
			2					2
		4					4
DX-61 DX-62 DX-63	0.025A	2		195V	DX-61 DX-62 DX-63	2A	2		0.03V
			2					2
		4					4
DX-61 DX-62 DX-63	0.05A	2		50V	DX-61 DX-62 DX-63	0.075A	2		22V
			2					2
		4					4

注：1 復歸線圈的電阻值全部為280V、復歸電壓為36V。
2 以上電阻值誤差為K10%。
3 電流線圈熱穩定性能長期通過4倍額定電流，溫升不超過65K。
4 220V電壓線圈線徑大于0.09的作為短期通電，小于0.09的作為長期通電。

3.2 復歸線圈額定電壓為36V，復歸線圈的電阻值為280V圈數為2900匝。
3.3 電流型繼電器的吸引線的動作電流為不大于90%的額定值。電壓型繼電器的吸引線的動作電壓為不大于70%的額定值。
3.4 觸點斷開容量
直流回路，當電流不大于2A，電壓不大于250V時條件下，觸點能斷開直流有感負荷時間常數為5H10-3S的直流有感負荷50W。
交流回路，當電流不大于2.5A，電壓不超過250V時條件下，觸點能斷開功率因數cos&為0.4K0.1電路的負載為500VA。
3.5 熱穩定性：對于電流型繼電器，應能耐受倍額定電流歷時的作用而無絕緣損壞，線圈及結構零件無永久形機械變形。
3.6 功率消耗：
對于電壓型繼電器，在額定工作電壓下，工作組的功率消耗應不大于2.5W。
對于電流型繼電器，在額定工作電流下，工作組的功率消耗應不大于0.15W。
繼電器的復歸線圈，在額定復歸電壓下，功耗不大于6W。
3.7 介質強度：各導電部分與軛鐵之間能耐受交流50Hz，2kV電壓歷時1min。
3.8 重量約1Kg.

4 訂貨須知
4.1 繼電器的型號、規格和名稱。
4.2 繼電器的數量。
