DX-50Q系列信號繼電器產品詳細說明：

用途
DX-50Q系列信號繼電器用于直流操作的保護線路中，由電流或電壓動作，具有掉牌信號，磁保持，電復歸。

2 動作原理及結構特點
2.1 動作原理
繼電器的動作是根據電磁原理而產生的，在鐵芯與軛鐵之間裝有一塊永久磁鐵，繼電器動作后，如切斷動作線圈的電源，繼電器靠永久磁鐵的磁力，使銜鐵繼續在吸持位置上，觸點和信號牌都保持在工作狀態下；當復歸線圈上加入一個短時的復歸電壓時，繼電器才恢復至釋放狀態。
2.2 結構特點
2.2.1 繼電器為嵌入式（Q型）或不帶狀態。
2.2.2 繼電器的內部接線圖示于圖1。
2.2.3 繼電器的外形及安裝尺寸示于圖2。

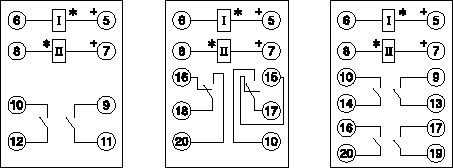

圖1 DX-50Q系列信號繼電器內部接線圖

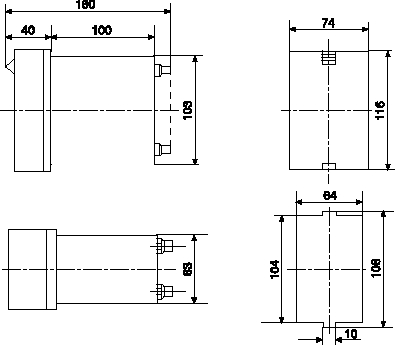

圖2 DX-50Q系列信號繼電器外形及安裝尺寸圖

3 技術數據
3.1 復歸線圈額定電壓為36V。
3.2 吸引線圈的動作電流值不大于90%的額定值，吸引線圈的動作電壓值不大于70%的額定值。
3.3 消耗功率：電壓型繼電器在額定電壓下2W，電流型繼電器在額定電壓下0.15W。
3.4 熱穩定性：電壓型繼電器可長期耐受110%的額定電壓；電流型繼電器可長期耐受400%的額定電流。
3.5 觸點斷開能力：當電流不大于2A，電壓不大于250V時能斷開的直流有感負荷（時間常數不大于5H10-3S）50W。
3.6 介質強度：各導電部分與軛鐵之間能耐受交流50Hz，2kV電壓歷時1min。
3.7 繼電器的額定電流（或電壓）以及吸引線圈的有關參數列于表1內。

型號	額定電壓 或電流	觸點數量		型號	額定電壓 或電流	觸點數量
		動合	轉換			動合	轉換
DX-51 DX-52 DX-53	220V	2		DX-51 DX-52 DX-53	0.075A	2
			2				2
		4				4
DX-51 DX-52 DX-53	110V	2		DX-51 DX-52 DX-53	0.01A	2
			2				2
		4				4
DX-51 DX-52 DX-53	48V	2		DX-51 DX-52 DX-53	0.15A	2
			2				2
		4				4
DX-51 DX-52 DX-53	24V	2		DX-51 DX-52 DX-53	0.25A	2
			2				2
		4				4
DX-51 DX-52 DX-53	12V	2		DX-51 DX-52 DX-53	0.5A	2
			2				2
		4				4
DX-51 DX-52 DX-53	0.01A	2		DX-51 DX-52 DX-53	0.75A	2
			2				2
		4				4
DX-51 DX-52 DX-53	0.015A	2		DX-51 DX-52 DX-53	1A	2
			2				2
		4				4
DX-51 DX-52 DX-53	0.025A	2		DX-51 DX-52 DX-53	2A	2
			2				2
		4				4
DX-51 DX-52 DX-53	0.05A	2
			2
		4

3.8 220V電壓線圈線徑大于0.09的作為短期通電，小于0.09的作為長期通電。

4 訂貨須知
4.1 繼電器的型號、規格和名稱。
4.2 繼電器的數量。

DX-50Q系列信號繼電器（暫無圖片）
