DX-11Q,11A/Q,11B/Q,11C/Q型信號繼電器產品詳細說明：

DX-11Q,11A/Q,11B/Q,11C/Q型信號繼電器用于直流操作的保護線路中，作為信號指示器。

2 結構和原理
該繼電器具有電磁鐵和帶公共點的三付動合觸點及一個信號牌，為電磁式拍合型繼電器，并且應安裝在垂直面板上。
DX-11Q具有電磁鐵和帶公共點的三付動合觸點及一個信號牌，DX-11A/Q型繼電器具有電磁鐵和兩付動合觸點及一個信號牌，DX-11B/Q型繼電器具有電磁鐵和兩付動斷觸點，及一個信號牌。
DX-11C/Q型繼電器具有電磁鐵和一付動合，一付動斷觸點及一個信號牌。

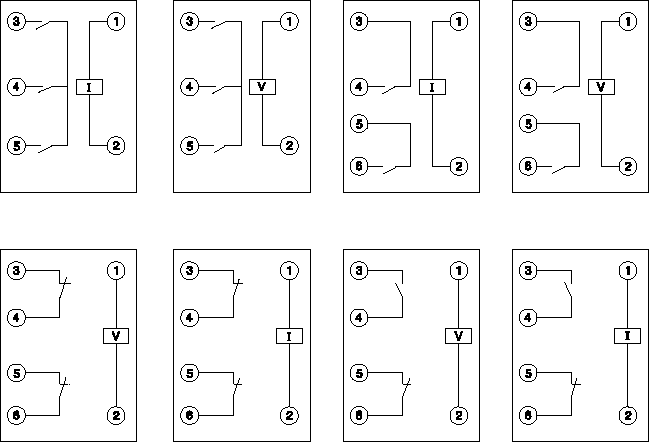

以上繼電器內部接線圖如圖1所示。

左上為DX-11Q 右上為DX-11A/Q
左下為DX-11B/Q 右下為DX-11C/Q
圖1 繼電器內部接線圖（背視）

3 DX-11Q,11A/Q,11B/Q,11C/Q型信號繼電器技術數據
3.1 繼電器的額定數據列于表1（用于電流型繼電器）和表2（用于電壓型繼電器）中。
3.2 電流型繼電器功率消耗約0.3W，而電壓型繼電器線圈電路功率消耗約2W。
3.3 在繼電器瞬時返回的條件下，當電壓在250V以下及電流在2A以下時，觸點的斷開容量在具有電感負荷的直流電路中為50W，在交流電路中為250VA。
3.4 繼電器的電路對外殼的介質強度應耐受交流50Hz，電壓2kV歷時1min試驗。
3.5 繼電器重量約0.5kg.

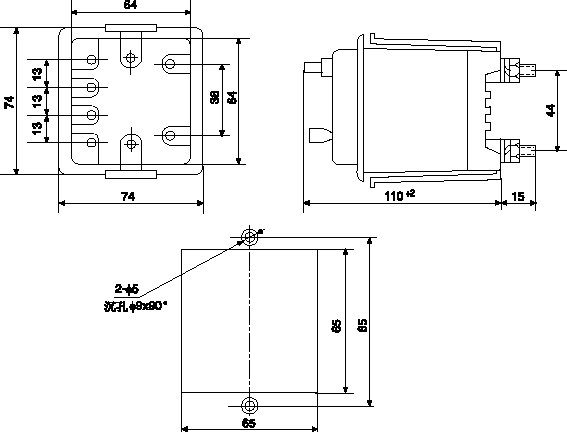

3.6 繼電器的外形及安裝尺寸如圖2所示。


圖2 DX-11Q,11A/Q,11B/Q,11C/Q 型信號繼電器的外形及安裝尺寸

3.7 220V線圈線徑大于0.09的作為短期通電，小于0.09的作為長期通電。

額定電流（A）	長期電流（A）	動作電流（A）	線圈電阻（V ）
0.01 0.015 0.025 0.05 0.075 0.1 0.15 0.25 0.5 0.75 1	0.03 0.045 0.075 0.15 0.225 0.3 0.45 0.75 1.5 2.25 3	不大于95% 額定電流	2200 1000 320 84 30 18 8 3 0.7 0.35 0.2

額定電壓（V）	長期電壓（V）	動作電壓（V）	線圈電阻（V ）
220 110 48 24 12	242 121 53 26.4 13.2	不大于70% 額定電壓	31500 7500 1440 360 87

4 DX-11Q,11A/Q,11B/Q,11C/Q型信號繼電器訂貨須知
4.1 繼電器的名稱、型號。
4.2 額定電流或電壓。
