DX-11,11A,11B,11C型信號繼電器產品詳細說明：

1 用途
DX-11,11A,11B,11C型信號繼電器用于直流操作的保護線路中，作為信號指示器。

2 結構概述
該繼電器為電磁繼電器可由電流或電壓動作式型繼電器。繼電器可以板前和板后接線，并且應安裝在垂直面板上。
DX-11型繼電器具有電磁鐵和（帶公共點的三付動合觸點），及一個信號牌DX-11B型繼電器具有電磁鐵和兩付動斷觸點及一個信號牌。DX-11A為兩付動合觸點及一個信號牌。
DX-11C型繼電器具有電磁鐵合一付動合，一付動斷觸點及一個信號牌。

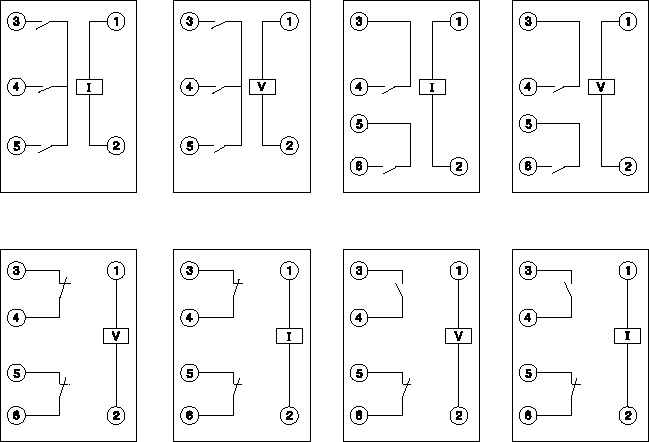

繼電器內部接線圖如圖1。

左上為DX-11 右上為DX-11A
左下為DX-11B 右下為DX-11C
圖1 繼電器內部接線圖（背視）

3 技術數據
3.1 DX-11,11A,11B,11C型信號繼電器中電流型繼電器規格見表1和電壓型繼電器規格見表2。

額定電流（A）	長期電流（A）	動作電流（A）	線圈電阻（V ）
0.01 0.015 0.025 0.05 0.075 0.1 0.15 0.25 0.5 0.75 1	0.03 0.045 0.075 0.15 0.225 0.3 0.45 0.75 1.5 2.25 3	不大于90% 額定電流	2200 1000 320 84 30 18 8 3 0.7 0.35 0.2

額定電壓（V）	長期電壓（V）	動作電壓（V）	線圈電阻（V ）
220 110 48 24 12	242 121 53 26.4 13.2	不大于70% 額定電壓	31500 7500 1440 360 87

3.2 電流型繼電器功率消耗約0.3W，電壓型繼電器功率消耗約2W。
3.3 當電壓不大于250V及電流不大于2A時，觸點的斷開容量在具有感負荷（T=5ms）的直流電路中為50W，在交流電路中(cos&=0.4)為250W。
3.4 介質強度：繼電器的各電路對外露的非帶電金屬部分應耐受交流50Hz，電壓2kV歷時1min試驗無擊穿或閃絡現象。
3.5 繼電器重量約0.5kg.

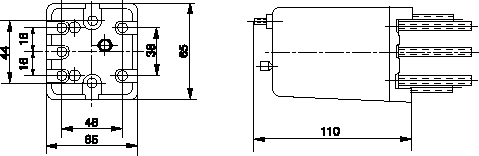

3.6 繼電器的外形尺寸如圖2所示。

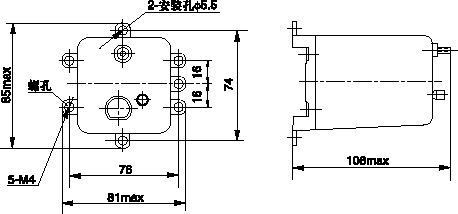

3.7 繼電器的安裝開孔尺寸如圖3所示。



板前接線



板后接線
圖2 外形


A）板前接線 B）板后接線
圖3 繼電器開孔尺寸

3.8 220V線圈線徑大于0.09的作為短期通電，小于0.09的作為長期通電。

4 訂貨須知
訂貨時應注明
4.1 繼電器的名稱、型號。
4.2 額定電流或電壓。
4.3 接線方式：板前接線或板后接線（不注明的按板后接線供給接線零件）。
