DT-13Q型同步繼電器產品詳細說明：

1 用途
DT-13Q型同步檢查繼電器用于兩端供電線路的自動重合閘線路中，其作用在于檢查線路上電壓的存在及線路上和變電站匯流排上電壓向量間的相角差。

2 結構和原理
2.1 本繼電器采用嵌入式安裝，其主體部分系插拔式結構
2.2 本繼電器主體部分與DT-13型同步繼電器相同。
2.3 DT-13Q型繼電器為電磁式瞬時動作繼電器。在磁系統兩個極的每一個極上面裝有一個兩個繞組組成的線圈。一個線圈的一個繞組與另一個線圈的繞組串聯。
2.4 繼電器反應于加在端子2-4和8-6上的電壓向量的幾何差。借轉動指針以改變彈簧的反作用力進行相角差的整定�？潭纫远缺硎�。
2.5 繼電器有一個動合和一個動斷觸點。
2.6 繼電器的外形及安裝尺寸圖示于圖2。



圖1 內部接線圖

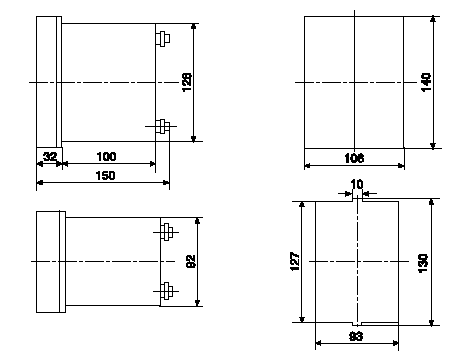

圖2 DT-13Q型繼電器外形及安裝尺寸

3 DT-13Q型同步繼電器技術要求
3.1 繼電器額定電壓數據的規范如下表。

繼電器型號	額定電壓（V）		引出端子的號碼
DT-13Q／90	線圈1 線圈2	60 30	2-4 8-6
DT-13Q／120	線圈1 線圈2	60 60	2-4 8-6
DT-13Q／130	線圈1 線圈2	100 30	2-4 8-6
DT-13Q160	線圈1 線圈2	100 60	2-4 8-6
DT-13Q／200	線圈1 線圈2	100 100	2-4 8-6
DT-13Q／254	線圈1 線圈2	127 127	2-4 8-6

3.2 在額定電壓下，當電壓向量間的相角差在20°到40°范圍內時繼電器動作。
3.3 在額定電壓下，繼電器按照角度計算的返回系數不小于0.8，
3.4 在額定電壓下，繼電器每個繞組所消耗的功率不大于3.5VA。
3.5 導電部分對于非帶電金屬的介質強度耐受交流50Hz，電壓2kV歷時lmin。
3.6 當電壓在220V以下電流在2A以下時，在具有電感負荷的直流電路(時間常數T為10-3S)中觸點的斷開功率50W，交流回路為250VA。
3.7 繼電器的重量1.6kg。

4 訂貨須知
4.1 繼電器的名稱、型號
4.2 繼電器額定電壓。
4.3 繼電器數量。

DT-13Q型同步繼電器（暫無圖片）
