DT-13型同步繼電器產品詳細說明：

DT-13型同步繼電器用于兩端供電線路的自動重合閘線路中，其作用在于檢查線路上電壓的存在及線路上和變電站匯流排上電壓向量間的相角差。

2 結構概述
該繼電器為電磁式瞬時動作繼電器，在磁系統兩個極的每一個極上面裝有一個兩個繞組組成的線圈。一個線圈的一個繞組與另一個線圈的繞組串聯。
繼電器反應于加在端子2-4和8-6上的電壓向量的幾何差，借轉動指針以改變彈簧的反作力進行相角差的整定，刻度以度表示，繼電器有一個動合和一個動斷觸點。
DT-13型繼電器安裝在垂直面板上，可以板前接線，也可以板后接線。
繼電器的內部接線圖如圖1所示。



圖1 OT．13型繼電器內部接線圖(背視)

3 DT-13型同步繼電器技術數據
3.1 繼電器額定數據的規范列于表1中。

繼電器型號	額定電壓（V）		引出端子的號碼
DT-13／90	線圈1 線圈2	60 30	2-4 8-6
DT-13／120	線圈1 線圈2	60 60	2-4 8-6
DT-13／130	線圈1 線圈2	100 30	2-4 8-6
DT-13／160	線圈1 線圈2	100 60	2-4 8-6
DT-13／200	線圈1 線圈2	100 100	2-4 8-6
DT-13／254	線圈1 線圈2	127 127	2-4 8-6

3.2 在額定電壓下，當電壓向量間的相角差在20°到40°范圍內時繼電器動作。
3.3 在額定電壓下，繼電器按照角度計算的返回系數不小于0.8，
3.4 在額定電壓下，繼電器每個繞組所消耗的功率不大于3.5VA。
3.5 導電部分對于非帶電金屬的介質強度耐受交流50Hz，電壓2kV歷時lmin。
3.6 當電壓在220V以下電流在2A以下時，在具有電感負荷的直流電路(時間常數T為10-3S)中觸點的斷開功率50W，交流回路為250VA。
3.7 繼電器的重量1.1kg。
3.8 DT-13型繼電器外形及開孔尺寸見圖2，圖3。

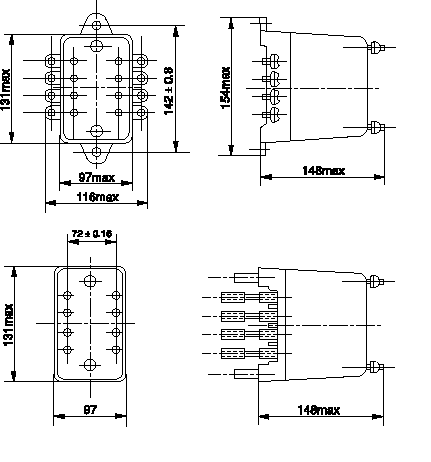

圖2 外形尺寸圖

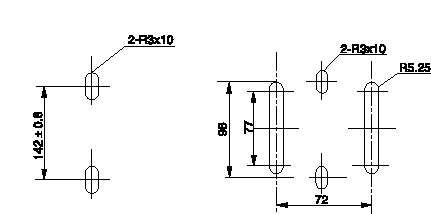

圖3 開孔尺寸圖


4 訂貨須知
4.1 繼電器的名稱、型號及額定電壓。
4.2 接線方式(板前或板后)。
