用途：
BFY-11、12、13負序電壓繼電器用于發電機和變壓器的繼電保護線路中，作為電壓閉鎖元件，以反應不對稱短路時電壓的負序分量。

工作原理：

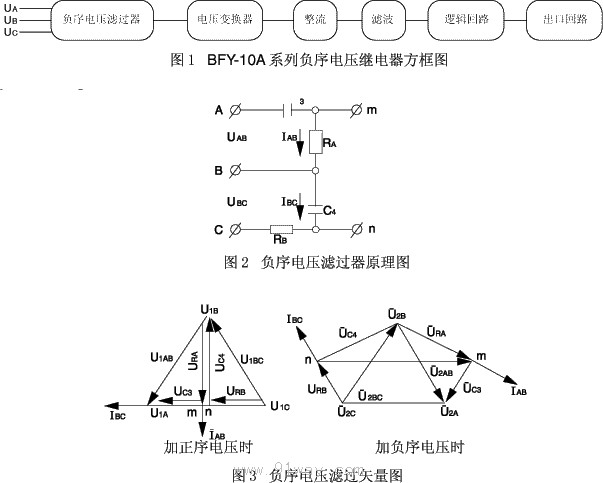

2.1 方框圖示于圖1。
2.2 動作原理
2.2.1負序電壓濾過器: C3、RA(R10、R12)、C4、RB(R9、R13)組成阻容式濾過器其原理圖見圖2。選擇RA = 3 XC3，RB =XC4 3， 可以使得在輸入端加以正序電壓時，濾過器沒有輸出(只有很小的不平衡電壓)、而在輸入端加以負序電壓時，則濾過器輸出電壓 Umn=1.5 3U2Aej30o=1.5U2ABej60o。矢量圖見圖3因?yàn)樨?fù)序?yàn)V過器一般都接入系統的相間電壓，即零序分量等于零。
2.2.2濾過器輸出電壓通過電壓互感器YH，經整流后加至觸發器上。在正常情況下，BG1導通，BG2截止，執行元件CJ不動作；當系統發生不對稱短路時，則濾過器的輸出電壓使觸發器翻轉，BG1截止，BG2導通，執行動作CJ動作。調整電位器R13，可以改變繼電器的整定值。

主要技術參數：
3.1 交流額定值: 110V、173V、50Hz。
3.2 直流額定電壓: 220V、110V、48V。
3.3 負序動作線電壓整定范圍6－12V，變差不大于6%。
3.4 繼電器允許長期加交流1.1倍額定正序電流。
3.5 直流電壓允許變化范圍: 220V、110V允許在80－110%范圍內變化，對于48V 允許在90－110%范圍內變化，繼電器應正常工作。
3.6 在額定電壓下， 交流回路總功率消耗100V時不大于5VA；173V時不大于8VA；直流回路220V時不大于8W；110V時不大4W；48V時不大于2W。
3.7 繼電器有一付動合觸點(BFY-11A)一付動斷觸點(BFY-12A)，或一付動合觸點和一付動斷觸點（BFY-13）。
3.8 觸點斷開容量:在電壓不大于220V，電流不大于0.2A的直流有感負荷電路(時間常數不大于5×10-3s)中，斷開容量為25W。在交流電路中為300VA。
3.9 溫度影響: 當環境溫度在-10℃～+50℃范圍變化時，繼電器任意整定點上的動作線電壓與溫度+20℃時的動作線電壓之差不超過后者的±10%。
3.10重量: 約11kg。3.11電壽命: 5000次。

繼電器背后接線圖：
BFY-11、12、13負序電壓繼電器為凸出插入式結構(T型)。

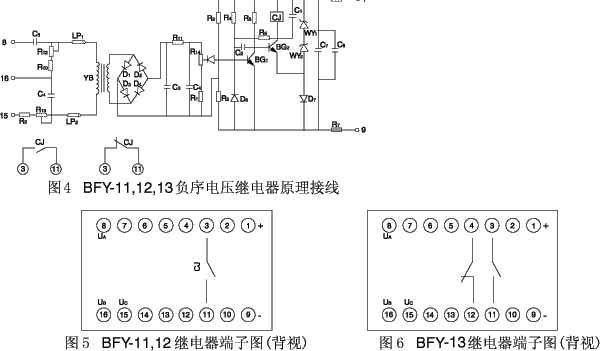

BFY-11、12、13負序電壓繼電器原理接線圖示于圖4。
BFY-11、12負序電壓繼電器背視端子圖示于圖5。
BFY-13負序電壓繼電器背視端子圖示于圖6。

繼電器外形尺寸及開孔尺寸：
BFY-11、12、13負序電壓繼電器外形及安裝尺寸見通用型結構系統中的附圖4。

訂貨需知：
4.1 繼電器名稱、型號及數量。
4.2 交、直流額定電壓值。
