JX-3型閃光繼電器產品詳細說明：

用途：
JX-3型閃光繼電器主要用于各種鑲嵌屏上，當被保護系統發生故障，主保護繼電器動作時，通過閃光繼電器控制各種燈光信號。

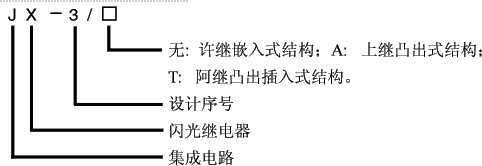

繼電器型號名稱：




工作原理：
JX-3型閃光繼電器利用集成電路、電阻、電容構成RC震蕩器，由控制回路控制起振，并由集成電路內部分頻器分頻選擇得到所需的振蕩頻率信號，此信號一經放大，由繼電器觸點輸出。

使用方法：

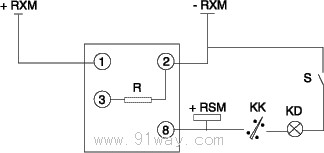

典型接線圖



主要技術參數：
4.1 額定直流輔助電壓:48V，110V，220V。
4.2 閃光頻率: 60次/min。
4.3 功率消耗
直流電壓回路(輔助激勵量)功耗220V時不大于15W，110V時不大于7W，48V時不大于3W。
4.4 觸點性能
4.4.1觸點容量:
在電壓不大于250V，電流不大于2A，時間常為40ms的直流回路中，觸點斷開容量為30W。在交流電路中為300VA(coso=0.4±0.1)，觸點長期通電流為2A。
4.4.2 繼電器觸點形式
繼電器提供一付動合觸點。
4.5 工作條件
a) 使用地點不允許有爆炸危險的介質，周圍介質中不含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸汽和有較嚴重的霉菌存在；
b) 使用地點不允許有較強的振動和沖擊；
4.6 介質強度繼電器各導電路對外露的非帶電金屬部分及外殼之間，應能承受2kV(有效值)，輸入電路對觸點之間能承受1kV(有效值)，50Hz的交流試驗電壓，歷時1min的試驗，應無絕緣擊穿及閃絡現象。
4.7 電氣抗干擾繼電器應符合GB7261和GB6261《靜態繼電器急保護裝置的電氣抗干擾試驗》。

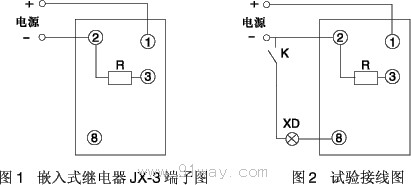

繼電器背后接線圖：
注: JX-3/A電源引出端子為1(+),2(-)，端子8外接閃光燈；JX-3/T電源引出端子為1(+),7(-),端子12外接閃光燈。



繼電器外形尺寸及開孔尺寸：
JX-3/A上繼10結構見通用型結構系統中的附圖1；
JX-3/T阿繼20結構見通用行結構系統中的附圖3；
JX-3許繼30結構見通用型結構系統中的附圖7。

訂貨需知：
8.1產品型號、名稱、輔助電壓等級等。
8.2訂購數量。
8.3結構形式。
