WSSX-3/4/5系列雙金屬電接點溫度計產品詳細說明：

雙金屬電接點溫度計WSSX-3/4/5系列

雙金屬電接點溫度計帶有電接觸裝置----即機械電接點。當被測介質溫度變化時，自由端上的細軸及轉向傳動機構帶動指針及動觸點隨著溫度的變化而轉動，當其與定觸點接觸或斷開的瞬間，使電路系統中的繼電器及接觸器動作，以達到自動控制和報警的目的。它可測量-80℃～500℃范圍內的液體、蒸汽和氣體介質溫度。

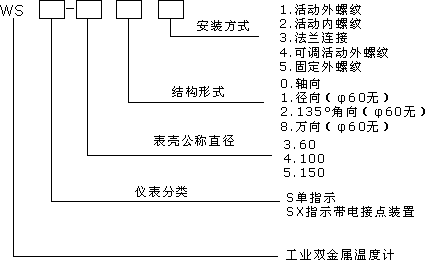

型號命名：



技術參數：

型號	公稱直徑 D(mm)	測量范圍 ℃	分格值 ℃	插入長度 L(mm)	保護管直徑 d(mm)	安裝螺紋 mm
WSS-3□	60	0-50 0-100 0-150 0-200 0-300 0-400 0-500	1 2 2 5 5 10 10	75;100; 150;200; 250;300; 400;500;	6	M16×1.5
WSS-4□ WSSX-4□	100				10	M27×2
WSS-5□	150
					10

精確度：±1.5%
時間常數：不大于40s
保護管耐壓：6.3MPa
電接點額定功率：20VA（無感負載）
最大工作電流：1A
持續電流：0.6A
最大工作電壓：380VAC，220VDC
儀表執行標準：JB/T8803-1998

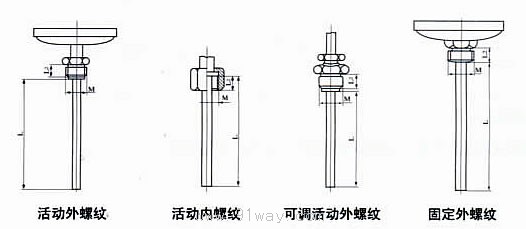

安裝方式：

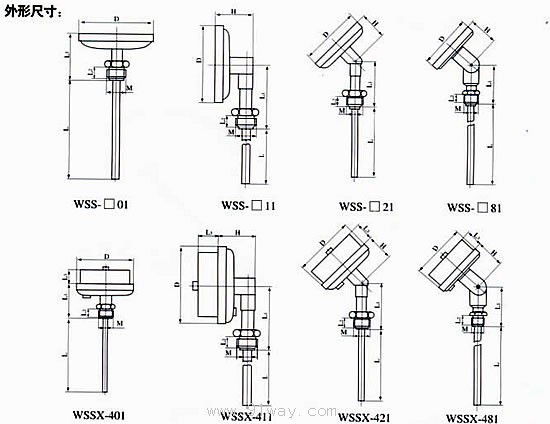

型號	外形尺寸mm
	D	H	L	L1	L2	L3	M
WSS-30□	60	/	75;100; 150;200； 250;300； 400；500；	62	12		16×1.5
WSS-31□		46		60
WSS-32□		44		55
WSS-40□	100	/		72	16		27×2
WSS-41□		46		94
WSS-42□		44		82
WSS-48□		58		64
WSS-50□	150	/		72	16
WSS-51□		46		112
WSS-52□		44		82
WSS-58□		58		64
WSSX-401	100	/		72	16	42	27×2
WSSX-411		46		94
WSSX-421		44		82
WSSX-481		58		64

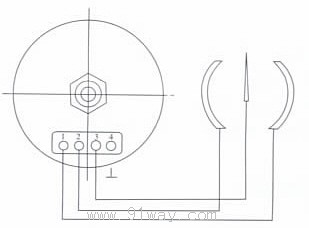

  WSSX    接線圖：
