YSZC-11一體化溫度變送器產品詳細說明：

YSZC-11一體化數顯溫度變送器是現場安裝式溫度變送器單元與工業熱電偶、熱電阻配套使用，它采用二線制傳輸方式（兩根導線作為電源輸入和信號輸出的公用傳輸線）。將工業熱電偶、熱電阻信號轉換成與輸入信號或與溫度信號成線性的4-20mA的輸出信號。

該溫度變送器可直接安裝在熱電偶、熱電阻的接線盒內與之形成一體化結構。直接測量各種生產過程中的-200 ～ 1800 ℃ 范圍內液體、蒸汽和氣體介質以及固體表面溫度。它作為新一代測溫儀表可廣泛應用與冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。

特點：
具有高精度的冷端補償電路，全溫度范圍內補償精度±0.5℃；
獨創的非線性校正電路，輸出信號與被測量溫度成線性關系；
內帶漂移自校正系統，在整個工作溫度范圍內保證精度。

技術參數：
基本誤差：±0.2% ±0.5%　±1%
環境溫度變化影響：
　對于0.2級:0.02%F.S/℃
　對于0.5級:0.05%F.S/℃
　對于1.0級:0.05%F.S/℃
輸出：　4-24mADC,二線制傳輸
供電電壓：14-34VDC,額定電壓24VDC
負載能力：0-500Ω
熱電偶冷端補償誤差：工作溫度范圍內，小于1℃
工作溫度范圍：-25～+85℃
儲存溫度:-25～+125℃
相對濕度：5～95%,無冷凝
功耗：＜0.5W

型號命名方式：

型號	類別	感溫元件	安裝固定	接線	保護	附加安	說 明
		材料	方式	盒形式	管直徑	裝形式
YSZC-11							溫度儀表
	R						熱電偶
	Z						熱電阻
		M					鎳鉻硅-鎳鉻
		N					鎳鉻-鎳硅
		E					鎳鉻-銅鎳
		F					鐵-銅鎳
		C					銅-銅鎳
		P					鉑
		C					銅
			1				無固定裝置
			2				固定螺紋
			3				活動法蘭
			4				固定法蘭
			5				固定螺紋錐形式
				2			防噴式
				3			防水式
				4			防爆式
					0		Ф16
					1		Ф12
					2		Ф16高鋁質管
					3		Ф20高鋁質管
						無	正常安裝
						Z	分離安裝

安裝尺寸：

固定螺紋		d	M		H	S	D。		公稱壓力
		Φ12 Φ16	M27*2		32	32	Φ40		10
活動法蘭		d	D2		D1		d0		公稱壓力
		Φ12 Φ16 Φ20	Φ70		Φ54		Φ6		常壓
固定法蘭		dD2	D2	D1	D0	d0	H	h	公稱壓力
		Φ12 Φ16 Φ20	Φ95	Φ65	Φ45	Φ14	19	3	6.4
固定螺紋錐形保護管		d	M		h	s	D0		公稱壓力
		錐形	M33*2		32	36	Φ48		30

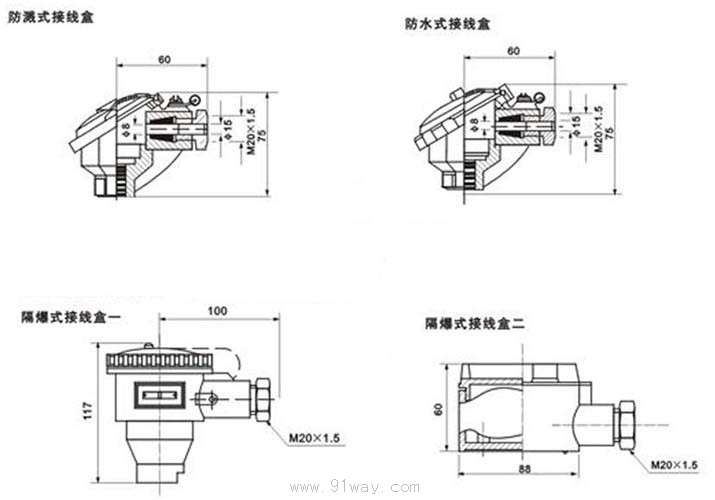

接線盒外形尺寸：
