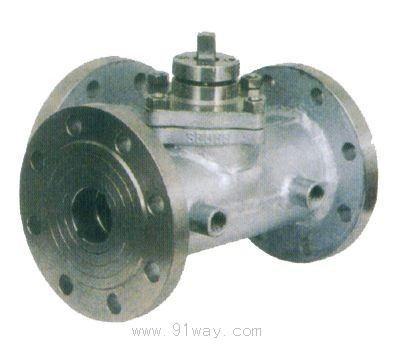

BQ45保溫三通四密封球閥產品詳細說明：

特點

一、兩閥座密封三通球閥具有結構緊湊、外型美觀、密封性能好。它能實現對管道中介質的流向的切換，也能使相互垂直的兩個通道連接或關閉。
二、四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不公可實現介質流向的切換，也可使三個通道互相連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管道中介質的分流合流。

連接尺寸表

公稱壓力或壓力級	主要尺寸	公稱通徑DN（mm/in）
		15|1/2"	20|3/4"	25|1"	32|1/4"	32|1/2"	40|1/2"	50|1/2"	65|1/2"	80|1/2"	100|1/2"	125|1/2"	200|1/2"
PN1.06MPa	L	150	150	180	200	220	220	240	260	280	320	380	500
PN2.5MPa	L1	75	75	90	100	110	110	120	130	140	160	190	275
PN4.0MPa	H	90	90	102	115	135	135	140	155	185	210	275	335
CLASS150	W	140	140	155	250	250	250	350	350	420	700	1000	1800
	4-G	3/8	3/8	3/8	1/2	1/2	1/2	1/2	1/2	1/2	1/2	1/2	1/2

型號、零件材料及主要參數

公稱壓力 或壓力級	法蘭密封性	產品型號
PN1.6MAa	凸面 （光華面）	BQ4 4 F-16C 5	BQ4 4 F-16P 5	BQ4 4 F-16CF8 5	BQ4 4 F-16CF3 5	BQ4 4 F-16R 5	BQ4 4 F-16CF8 5	BQ4 4 F-16R3 5
PN2.5MAa		BQ4 4 F-25C 5	BQ4 4 F-25P 5	BQ4 4 F-25CF8 5	BQ4 4 F-25CF3 5	BQ4 4 F-25R 5	BQ4 4 F-25CF8 5	BQ4 4 F-25R3 5
PN4.0MAa	凹凸面	BQ4 4 F-40C 5	BQ4 4 F-40P 5	BQ4 4 F-40CF8 5	BQ4 4 F-40CF3 5	BQ4 4 F-40R 5	BQ4 4 F-40CF8 5	BQ4 4 F-40R3 5
CLASS 150	凸面	BQ4 4 F-150(Lb)C 5	BQ4 4 F-150(Lb)P 5	BQ4 4 F-150(Lb)CF8 5	BQ4 4 F-150(Lb)CF3 5	BQ4 4 F-150(Lb)R 5	BQ4 4 F-150(Lb)CF8 5	BQ4 4 F-150(Lb)R3 5
主要零件材料	閥體	WCB	ZGlCrl18Ni9Ti	CF8(304)	CF3(304L)	ZGlCr18Nil2Mo2Ti	CF8M(316)	CF8M(316L)
	球桿、閥桿	2Cr13	1Cr18Ni9Ti	0Cr18Ni9(304)	00Cr19Nill(304L)	1Cr18Nil2Mo2Ti	0Cr17Nil2Mo2(316)	0Cr17Nil2Mo2(316L)
	密封圈	聚四氟乙烯片    對位聚苯
	填料、墊圈	V型聚四氟乙烯    柔性石墨環    聚四氟乙烯片    柔性石墨復合墊
適用工況	適用介質	重油、膠類等    硝酸腐蝕性介質    強氧化性介質   醋酸等腐蝕性介質    尿素等腐蝕性介質
	適用溫度	-28~300℃
應用規格	法蘭尺寸	JB79-59、SH3406、GB9113、HG20597-97    ANSI B16.5    JIS V2212-2214
	檢驗試驗按	GB/T13928-89    JB/T9092-99    JIS B2212-2214
	其余制造規范均按本廠標準
備注    三通保溫球閥一般采用兩閥座結構，如流向圖A所示兩種工況。先用兩種閥座L型結構（即QB44型）。流向圖B中①和④兩種工況亦可選用兩種閥座T型結構（即BQ45型）。流向圖B中②和③兩種工況必須眉選用四閥座T型結構（即BQ45型）。其余工況也可選用四閥座結構，但應在訂貨合同中注明閥座結構。如閥門有其它要求請參閱樣本《球閥的型號編制》填寫相應的要代碼。
