DZW+WK2整體控制型閥門電動裝置（以下簡稱WK）是在DZW開關型電動裝置的基礎上，增加了電氣控制部分，即WK型功率控制部分，將機械傳動與電氣控制合為一體，具有現場操作和遠方操作控制等功能，現場調試極為方便，適用于對開環控制系統中各類閥門進行開關操作和控制
電控部分由薄膜按鍵面板、功能板和交流接觸器等組成，電控部分通過插件及緊固螺栓和電動裝置連接，可方便拆卸或更換；也可實現分體控制。
DZW+WK2整體控制型閥門電動裝置主要技術參數
電源：AC380V 50Hz 三相三線制
閥位信號：輸出4~20mA（或0~20mA）
防護等級：IP55
環境溫度：-20℃~+60℃
輸出功率：0.030~15kw

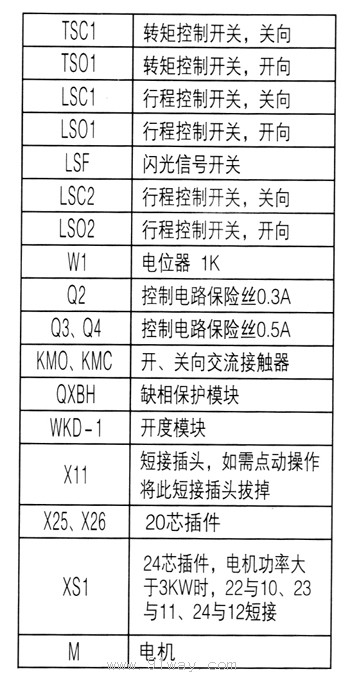

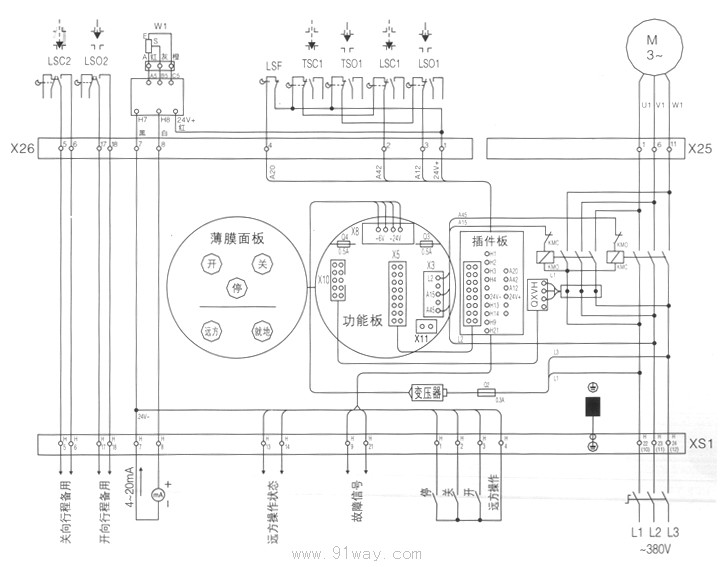

DZW+WK2整體控制型閥門電動裝置接線圖

說明：
1、電源、三相三線、AC380V，交流接觸器工作壓，AC380V；
2、遠方操作及開度指示均由WK內部供電：DC24V；
3、處于遠方操作狀態時，接點H13、H14閉合；
4、故障狀態時，接點H9、H21閉合。
