ZKX型直線振動篩產品詳細說明：

一、直線振動篩|礦用振動篩用途及特點：

ZKX型直線振動篩|礦用振動篩廣泛應用在選煤、選礦、電力、輕工、化工、有色金屬等工業部門，對中、細粒度物料進行干濕式篩分、脫水、脫介、脫泥。結構先進，堅固耐用，振動噪聲小，維修方便。
二、直線振動篩|礦用振動篩產品標準：
GB6064-85《ZKX型直線振動篩》
三、選用須知：
1、直線振動篩|礦用振動篩分單層篩和雙層篩兩種。
2、直線振動篩|礦用振動篩網結構有條縫篩網、編織篩網，如選用沖孔篩板或橡膠篩板可按要求設計。
3、直線振動篩|礦用振動篩基礎螺栓由用戶自備。
4、給料箱為選擇件，用戶如有訂購要求可供給。

四、產品型號表示：

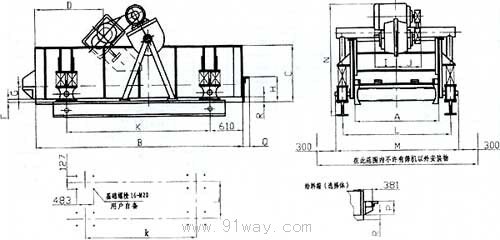

直線振動篩安裝尺寸：

篩機型號	振動器			尺寸代號
	規格	數量	偏心塊號	A	B	C	D	F	G	H	I	J	K	L	M	N	P	Q	R
ZKX936	100	1	4	920	3660	1032	1122	0	180	586	445	416	2438	1371	1628	2049	457	73	52
ZKX1236	100	1	5	1226	3660	1033	1122	0	180	587	445	416	2438	1676	1628	1930	476	73	52
ZKX1248	100	1	5	1226	4880	1035	1813	10	180	586	445	416	3660	1676	1933	2057	476	60	52
ZKX1536	100	1	5	1530	3660	1033	1245	11	180	585	445	416	2238	1981	2238	1917	476	73	53
ZKX1548	100	1	5	1530	4880	1055	1820	22	200	607	487	489	2238	1981	2238	2089	464	73	73
ZKX1836	100	1	6	1835	3660	1033	1254	25	200	516	447	416	2543	2286	2543	1942	463	73	73
ZKX1848	120	1	5	1835	4880	1073	1794	34	200	644	487	489	2543	2286	2543	2137	464	73	92

ZKX型雙層直線振動篩安裝尺寸：

篩機型號	振動器			尺寸代號
	規格	數量	偏心塊號	A	B	C	D	F	G	H	I	J	K	L	M	N	P	Q	R	S	U	V	W	X
2ZKX936	100	1	5	920	3660	1566	1012	7	180	534	445	416		1371	1628	2597	2438	73	228	1052	940	580	457	457
2ZKX1236	100	1	6	1226	3660	1566	1012	5	180	533	445	416		1676	1933	2510	2438	73	746	1053	940	587	476	464
2ZKX1248	120	1	5	1226	4880	1595	1010	2	180	533	487	489		1676	1933	2600	3600	60	610	1010	1462	586	476	476
2ZKX1536	120	1	5	1530	3660	1565	1012	0	180	533	487	489		1981	2238	2609	2438	73	611	1053	848	585	464	464
2ZKX1542	120	1	6	1530	4720	1577	1037	21	200	533	487	489		1981	2238	2617	3328	73	471	1083	1168	606	464	464
2ZKX1548	120	1	6	1530	4880	1590	1017	22	200	533	487	489		1981	2238	2611	3658	73	610	1072	1435	585	464	465
2ZKX1836	120	1	6	1835	3660	1590	997	16	200	532	487	489		2286	2543	2634	2438	73	611	1053	848	591	476	463
2ZKX1842	120	1	6	1835	4270	1510	1013	15	200	533	487	489		2286	2543	2631	3328	73	471	1009	1165	459	463	463
2ZKX1848	100	2	5	1835	4880	1626	1067	45	220	533	445		460	2286	2543	2668	3658	73	610	1089	1399	626	464	457
2ZKX2148	120	2	5	2140	4880	1988	1270	64	250	660	487		505	2591	2848	3033	3658	85	611	1270	1191	660	610	533
2ZKX2160	120	2	5	2140	6100	2014	1296	66	280	660	487		505	2591	2848	3223	3658	85	1219	1296	1730	686	629	610
2ZKX2448	120	2	5	2445	4880	1988	1270	32	280	660	487		505	2896	3153	3033	3658	85	611	1270	1191	660	610	533
2ZKX2460	120	2	6	2445	6100	1988	1270	66	280	660	487		505	2896	3153	3033	3658	85	1219	1270	1810	661	610	533
