JL系列集成電路電流繼電器產品詳細說明：

用途：

JL-10、20、30系列集成電路電流繼電器是靜態型，不帶方向性的、瞬動、交流電流繼電器�？捎糜陔娏ο到y(tǒng)輸電線、電機、過負荷和短路保護中，作為起動元件。繼電器對短路電流中的直流分量不敏感，因此可用于要求暫態超越小的線路中。該繼電器由集成電路構成，執行回路具有靈敏度高，動作速度快，功耗小、整定方便等特點，繼電器的直流電源和出口繼電器有信號指示燈監視，出口繼電器有2付大容量的觸點輸出，用戶可根據具體情況直接控制被保護設備。繼電器動作值由面板上的撥輪開關進行整定，直觀方便。

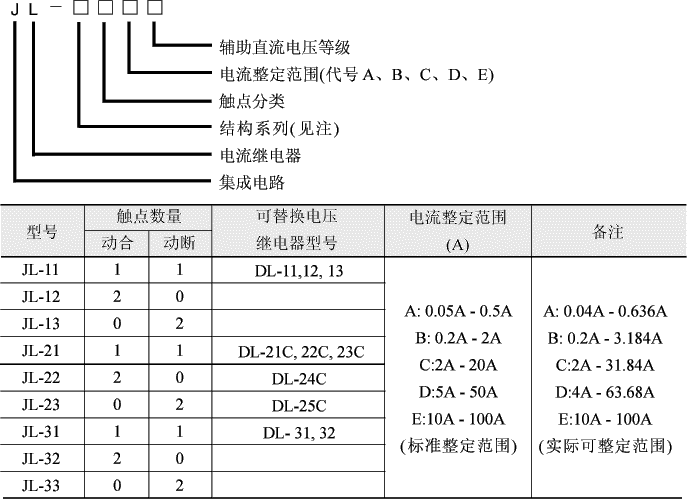

繼電器型號名稱：
注:(JL-10代表凸出式，JL-20代表凸出式插拔式，JL-30代表嵌入插拔式)為便于用戶替代更換各型號電流繼電器，請按下表對照



工作原理：
由電流－電壓變換器將輸入電流變換成適當?shù)碾妷�，通過動作值的整定和有源帶通濾波，經過全波整流，利用其脈動電壓進行比較積分，由檢測器對積分電壓進行判斷，當積分電平超出檢測電平時，檢測器輸出高電平，驅動出口繼電器動作。
本繼電器采用了新型的積分判斷電路，使繼電器的動作時間和返回時間都較快，暫態超越也，小有很強的抗干擾性能。



使用方法：
首先請仔細觀察本繼電器的面板，其中左上方的四檔ID整定開關分別用于對繼電器的電流值的粗整定。例如:您手中有一個K=4的繼電器，當1K開關打開其余開關關閉時，ID整定值為1×K=4A，以此類推，您可以通過其余開關得到8A,16A,32A的整定值。如果不能滿足你的需要再利用左下方的MN撥輪開關進行細調，請按面板上的公式I=ID(1.MN)計算，計算方法如下例:若K=4你所需要I=12A，你可先把ID整定到2K=8A。然后通過公式計算出M=5，N=0 。按上述方法整定后，當外加電流I=12A時，右方指示燈由正常工作時的綠色轉變?yōu)榧t色，繼電器動作。整定范圍見前面表。

JL系列集成電路電流繼電器主要技術參數：
5.1 額定值
a) 額定交流電流: 0.1A, 1A, 5A；
b) 頻率: 50Hz；
c) 額定輔助直流電壓: 48V，110V，220V。
5.2整定范圍(見前表)
5.3 動作時間: 2倍整定值時動作時間不大于30ms；
5.4 返回時間: 電流瞬時變化從1.2倍整定值至零時不大于45ms。
5.5 動作一致性: 不大于2.5%。
5.6 整定值誤差: 不超過±2.5%。
5.7 返回系數: 過電流不小于0.9。
5.8 功耗
交流功耗: 額定電壓時不大于1VA。
直流功耗: 在額定輔助直流電壓下，繼電器動作前功耗不大于3W，動作后功耗不大于6W。
5.9 觸點性能
當時間常數為5ms的電感性負載時，繼電器觸點斷開容量為交流電壓250V時，電流不大于2A，直流電壓為24V時，電流不大于5A。
5.1 0工作條件
a) 大力壓力80kPa－106kPa；
b) 環境溫度-10℃-+50℃；
c) 空氣相對濕度不高于90%(月平均最低溫度20℃);
d) 使用地方不允許有較強的外磁感應強度；
e) 使用地方不允許有導電塵埃與破壞金屬和絕緣的腐蝕性氣體；
f) 使用地方不允許有爆炸危險及充滿塵埃的介質；
g) 使用地方不允許有較嚴重的霉菌存在；
h) 使用地方不允許有較強的振動與沖擊；
i) 使用地方應當有防雨、雪、風沙裝置及沒有充滿水蒸汽。
5.11絕緣電阻繼電器外殼與各端子間，以及電氣上無聯系的各電路之間的絕緣電阻不小于300MΩ。
5.12介質強度繼電器外殼與各端子間以及電氣上無聯系的各電路之間的絕緣強度，應能承受2kV，50Hz交流電壓，歷時1min無閃絡與擊穿現象。同組接點間應能承受1kV，50Hz交流電壓，歷時1min無閃絡與擊穿現象。
5.13抗干擾性能符合GB7261和GB6261《靜態繼電器及保護裝置的電氣干擾試驗》。

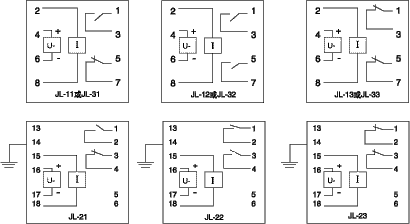

繼電器背后接線圖：
圖中觸點為繼電器不動作狀態。



繼電器外形尺寸及開孔尺寸：

10結構見通用結構系統中附圖1；
20結構見通用結構系統中附圖3；
30結構見通用結構系統中附圖7。

訂貨需知：
8.1 繼電器名稱、型號；
8.2輔助直流電壓額定值和電流整定范圍(如有特殊要求請另外提出)。
8.3 觸點形式如為特殊要求請另外寫明；
8.4訂貨數量。
