MLWQ無下量限質量流量計產品詳細說明：

MLWQ無下量限質量流量計簡介

目前在某些中小管徑寬流量范圍,溫度壓力工況波動很大,市場現有的各種氣體流量計無法勝任該場合,存在著量程較小的問題，量程下限以下的流量基本丟失，這在某些領域不可接受，在燃?xì)獾荣Q(mào)易結算場合更是無法忍受。全量程氣體流量計圓滿地解決了這個問題。該流量計結合了渦街和熱線測量傳感器，量程的下限由熱線原理測量，量程的上限由渦街原理測量，傳感元件由渦街傳感器和壓力傳感器以及溫度傳感器組成。量程的下限和量程的上限經過微處理器精確的擬和，使得該流量計可以測量從0到量程上限的氣體的質量流量。

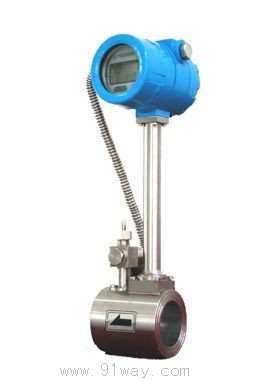

MLWQ無下量限質量流量計

產品技術指標
工作原理及特點
熱式傳感元件由兩個帶熱套管保護的電阻式溫度傳感器組成。利用惠斯通電橋控制加熱傳感器的功率來保持加熱傳感器和參比傳感器的恒定溫差。通過檢測加熱傳感器的功率和參比傳感器的熱量差來測量流體的質量流量
渦街傳感原理為：在流體中設置一旋渦發生體，則從旋渦發生體兩側交替產生了有規則的旋渦，這種旋渦稱為卡門旋渦，設旋渦發生頻率為ｆ，被測介質流體平均流速為ｖ，旋渦發生體迎流面寬度為ｄ，表體通徑為D,則有：
f=Sr*V/(1-1.25d/D)d
Sr:斯特羅哈爾數
在雷諾數２＊10000～７＊1000000范圍內。旋渦頻率僅與流速成正比，并且不受流體速度、粘度等介質參數的影響，因此，通過檢測旋渦的頻率，就可以正確地測出流量。

MLWQ無下量限質量流量計檢測特點

ａ.檢測元件不接觸流體,可靠性高,介質適應性強
ｂ.無可動部件,耐磨損,結構牢固、簡單
ｃ.測量范圍寬，準確度高
ｄ.電流信號輸出
ｅ.計量成本低
雙排液晶顯示，傳感器，溫壓補償及流量積算儀三合一, 一體化設計，自動補償介質溫度、壓力的變化因而能顯示天然氣、煤氣、壓縮空氣等氣體在標準狀況下的質量流量和累積總量，實時顯示被測介質的溫度、壓力。無需機械維護，可靠性高，抗電磁干擾能力強�？衫�用內置的RS-485串行通信接口。

技術參數

精度等級：液體0.5級，氣(汽)體1.0級
重復性：液體，示值的0.2%,氣(汽)體，示值的0.3%
測量介質:液體、氣體、蒸汽（含各種腐蝕性介質）
規格：直徑25、40、50、80、100、150、200、250、300(mm)
量程：全量程介質溫度：-40℃～+350℃
供電電源：外供+24V·DC（±10%）(或220V~AC)
數據輸出信號 4-20mA（最大負載700Ω） RS-485 通迅接口
表體材質:1Cr18Ni9Ti
流速測量范圍：液體：0.4~7m/s,汽體:5~60m/s,蒸汽:6~70m/s
雷諾數測量范圍：正常雷諾數(Re)范圍:2x10000~7x1000000,擴展雷諾數(Re)范圍:１x10000~7x1000000
介質壓力 ：1.6Mpa 2.5Mpa 10Mp
響應時間 1秒
重復性 +0.2%FS
適用場合：隔爆型Exd II CT1-T6。

MLWQ無下量限質量流量計
