HLS小口徑單座調節閥產品詳細說明：

HLS小口徑單座調節閥是CV3000系列產品之一，HLS小口徑單座調節閥結構緊湊，有呈S流線型的通道，使其壓降損失上，流量大，可調范圍廣，流量特性精度高等特點

閥體
型式：直通單座鑄造球型閥公稱通徑：20、25mm 公稱壓力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa 連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等焊接連接：嵌接焊SW 材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等上閥蓋：常溫型（P）：-17～+230℃ 伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃ 伸長Ⅱ型（E2I）：-100～-45℃ 伸長Ⅱ型（E2W）：-196～-100℃ 注:工作溫度不準超過各種材料的允許范圍。 壓蓋型式：螺栓壓緊式填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料。 閥內組件閥芯型式：單座柱塞型閥芯。流量特性：金屬閥座 等百分比特性（%）和線性特性（L），參考流量特性曲線圖 Cv值從0.04～14的高精度流量特性符合IEC534-2標準軟閥座 等百分比特性（%）和線性特性（L），參考流量特性曲線圖 注：關于聚四氟乙烯閥座的工作溫度和壓差，參考流量特性曲線圖 材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

執行機構

型式：LHA多彈簧薄膜執行機構膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布彈簧范圍：20～100、80～240kPa 供氣壓力：140～400kPa 氣源接口：Rc1/4” 環境溫度：-30～+70℃ 閥作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等

性能

泄漏量金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級軟閥座：小于閥額定容量的10-7, 符合ANSI B16.104-1976IV級回差：帶定位器：小于全行程的1%，　　不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）基本誤差：帶定位器：小于全行程的±1%，　　不帶定位器：小于全行程的±5% 注：采用標準的V型聚四氟乙烯填料 可調范圍 50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

Cv值和行程

閥芯型式

閥座和流量特性

額定行程

0.01

0.04

0.1

0.16

0.25

0.4

0.63

1.0

1.6

2.5

4.0

6.3

10

14

柱塞閥芯

金屬閥座

等百分比（%）

14.3mm

○

△

△

△

△

△

△

△

△

△

線性（L）

○

○

○

○

○

△

△

△

△

△

△

△

△

△

軟閥座

等百分比（%）

○

○

○

○

○

○

○

○

○

○

線性（L）

○

○

○

○

○

○

○

○

○

○

○

○

公稱通徑

20

√

√

√

√

√

√

√

√

√

√

√

√

25

√

√

√

√

√

√

√

√

√

√

√

√

√

√

注：1、符號○和△表示閥的規格范圍。2、符號△表示閥的流量特性符合IEC 534-2標準。

流量特性

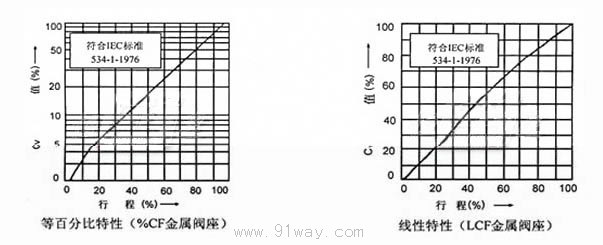

典型的流量特性曲線

高精度的流量特性曲線（Cv=0.4～14）

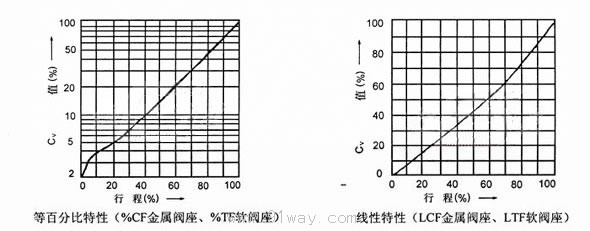

柱塞型閥芯的流量特性曲線 （Cv=0.4～14）

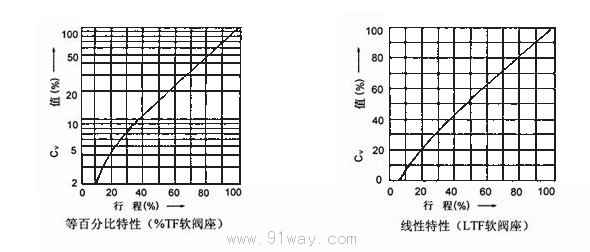

柱塞型閥芯的流量特性曲線 （Cv=0.01～0.25）

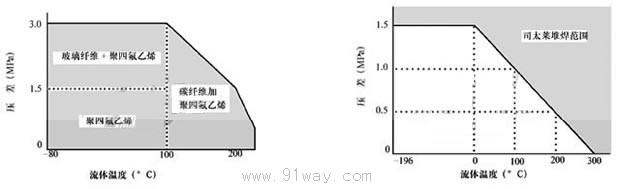

軟閥座的工作溫度和壓差的范圍 司太萊堆焊的工作溫度和壓差范圍
外形尺寸 mm

執行機構	H				φB	C	E
	常溫型P	伸長Ⅰ型E1	伸長Ⅱ型E2I	伸長Ⅱ型E2W
LHA1D、R	375	525	685	900	218	230	40
LHA2D、R	450	600	760	975	267	281	40

注：表上H欄尺寸是調節閥不帶手輪機構的數字，如果帶手輪機構，要相應加上手輪機構的尺寸。

重量 Kg

Ⅰ.法蘭連接

公稱通徑	執行機構	ANSI 125、150 JIS 10K				ANSI 300、600 JIS 16、20、30、40K
		常溫型 （P）	伸長Ⅰ型 （E1）	伸長Ⅱ型 （E2I）	伸長Ⅱ型 （E2W）	常溫型 （P）	伸長Ⅰ型 （E1）	伸長Ⅱ型 （E2I）	伸長Ⅱ型 （E2W）
20、25	LHA1D、R	16	18	21	26	17	19	22	27
	LHA2D、R	23	25	28	33	24	26	29	34

重量 KgII

Ⅱ.焊接連接

公稱通徑	執行機構	常溫型（P）	伸長Ⅰ型（E1）	伸長Ⅱ型（E2I）	伸長Ⅱ型（E2W）
20、25(SW)	LHA1D、R	14	16	19	24
	LHA2D、R	21	23	26	31
