 產品名稱： YY70型交流減速電機
型號規格： YY70型交流減速電機

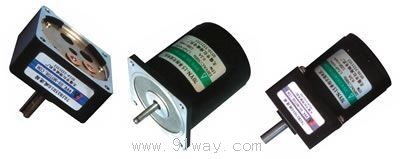

  放大圖片 放大圖片
產品類別： 常規產品 -- 電機產品 -- 多極變速電機
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13901609058
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
YY70型交流減速電機產品詳細說明：
YY70型交流減速電機詳細資料

極數
No.of P
型號
Type
 功率

W
電壓

V 		頻率

Hz 		電流

A
起動轉距

mN.M(g.cm)
 額定轉距
(g.cm)		 額定轉速
r/min 		電容

F/V Ac
感應電機
4
YY70-10
10
110
 50
0.35
64.7(660)
 73.5(750) 1250 3/250
YY70-10
10
220
 50
0.16
64.7(660)
 73.5(750) 1250 1/450
YY70-15
15
220
 50
0.2
98(1000)
 118(1200) 1200 1.5/450
可逆電機
4
YN70-10
10
110
 50
0.35
64.7(660)
 73.5(750) 1250 4/450
YN70-10
10
220
 50
0.16
64.7(660)
 73.5(750) 1250 1/450
YN70-15
15
110
 50
0.42
98(1000)
 118(1200) 1200 6/450
YN70-15
15
220
 50
0.2
98(1000)
 118(1200) 1200 1.5/450

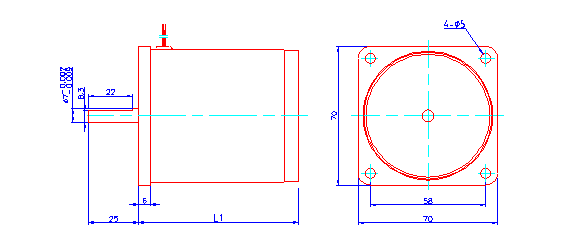

外型尺寸 SURFACE DIMENSION

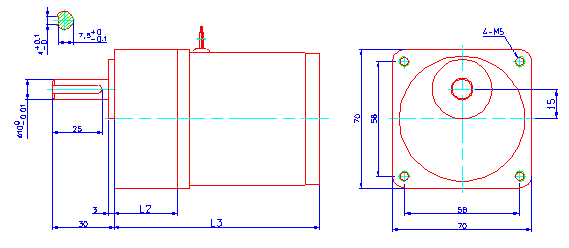

YY70型交流減速電機外形尺寸1
YY70型交流減速電機外形尺寸2

型號 Type
 減速比 Gear
redution
ratio
L1 mm
 L2 mm L3 mm
YY70-10 10W
1:3~1:18
72
 32
104
YY70-10 10W
YY70-15 15W
80
112
YY70-15 15W
YN70-10 10W
1:20~1:180
72
 42
114
YN70-10 10W
YN70-15 15W
80
122

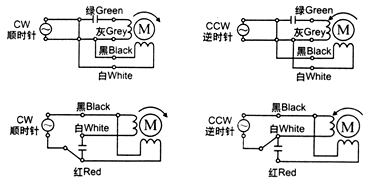

YY70型交流減速電機接線圖 WIRING DIAGRAM

YY70型交流減速電機接線圖

同步轉速  r/min
500
400
 300
250
 200 150
120
 100 80 75 60
減速比
Gear redution ratio
3
3.6
5
6
 7.5
10
12.5
 15 18 20 25
允
許
負
載		 10W Kg.cm 1.84
2.25
2.96
3.5
 4.3
5.7
7.16
 8.6 10.2 10.9 13.6
N.cm 0.18 0.22
0.29
0.34
 0.42
0.56
0.7
 0.84 1 1.07 1.33
15W Kg.cm
2.86
 3.58
4.81
5.73
 7.16
9.52
11.2
 14.2 17.9 19 21.5
N.cm 0.28
0.35
0.47
0.56
 0.7
0.93
1.1
 1.4 1.75 1.86 2.1

同步轉速  r/min 50 40 35 30 25 20 16 15 12 10 8
減速比
Gear redution ratio 		30 36 40 50 60 75 90 100 120 150 180
允
許
負
載		 10W Kg.cm 16.3 19.6 21.5 24.6 28.7 30.7 30.7 30.7 30.7 30.7 30.7
N.cm 1.6 1.92 2.1 2.4 2.8 3 3 3 3 3 3
15W Kg.cm 25.6 30.7 34.8 38.9 45 50 50 50 50 50 50
N.cm 2.5 3 3.4 3.8 4.4 4.9 4.9 4.9 4.9 4.9 4.9

YY70型交流減速電機
