YXG-150-Z抗振感應接點壓力表產品詳細說明：

YXG-150-Z抗振感應接點壓力表
儀表具有抗環境振動、介質脈動和沖擊載荷特性。儀表接點采用了無接觸感應開關，電信號切換可靠、靈敏度高、控制精度高、響應快速、無滯后跳躍現象，開關特性極其優良。儀表與YXG-K控制器配套使用。

技術參數：

執行標準：Q/320211 DGH08-2002
精確度等級：1.6級
測量范圍：0-0.16,0-0.25,0-0.4,0-0.6,0-1.0,0-1.6,0-2.5,0-4.0,0-6.0,0-10,0-16,0-25.0-40,0-60,-0.1-0.15,-0.1-0.3,-0.1-0.5,-0.1-0.9,-0.1-1.5,-0.1-2.4MPa
工作溫度：-10℃~ 55℃
防護等級：IP54
電氣參數：工作電壓 8V DC
         工作電流 ：通≥3mA,斷≤1mA

接點型式與控制方式：

型號	示意圖	接點型式	控制片隨指示針變動時的位置	等效接觸式接點
YXG-150-Z21		上下限	1、控制片皆處于感應開關內。 2、指示針上行（或下行）時，上限接點（下限接點）的控制片退出感應開關。	1、二接點皆斷開，輸出高阻抗 2、上限接點（下限接點）接通，輸出低阻抗
YXG-150-Z11		雙上限	1、控制片皆處于感應開關內。 2、指示針上行時，接點1、2的控制片順序退出感應開關。	1、二接點皆斷開，輸出高阻抗 2、接點1、2順序接通，輸出低阻抗。
YXG-150-Z22		雙下限	1、控制片皆處于感應開關內。 2、指示針下行時，接點2、1的控制片順序退出感應開關	1、二接點皆斷開，輸出高阻抗 2、接點2、1順序接通，輸出低阻抗。
YXG-150-Z1		單上限	1、控制片處于感應開關內。 2、指示針上行時，接點控制片退出感應開關。	1、接點斷開，輸出高阻抗 2、接點接通，輸出低阻抗。
YXG-150-Z2		單下限	1、控制片處于感應開關內。 2、指示針下行時，接點控制片退出感應開關。	1、接點斷開，輸出高阻抗。 2、接點接通，輸出低阻抗。
注：示圖中控制片在感應開關內，示接點呈斷開狀態。                    控制片在感應開關外，示接點呈接通狀態。

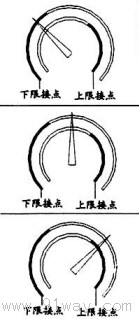

YXG-150-Z抗振感應接點壓力表工作特性（上下限接點型式）

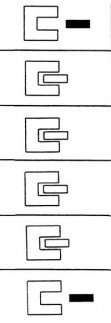

接點狀態	等效接觸式接點 （YXG-K輸出端子）	感應開關狀態	輸出電流 （儀表輸出端子）
	下限接點		≥3mA （3、4）
	上限接點		≤1mA （1、2）
	下限接點		≤1mA （3、4）
	上限接點		≤1mA （1、2）
	下限接點		≤1mA （3、4）
	上限接點		≥3mA （1、2）
注：雙上限或雙下限的輸出端子1、2為接點2，端子3、4為接點1

使用與訂貨須知：
儀表名稱、型號、測量范圍。
