 產品名稱： RI82高壓電阻器
型號規格： RI82高壓電阻器
  放大圖片 放大圖片
產品類別： 常規產品 -- 電子電器 -- 阻容器件
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13371811002
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
RI82高壓電阻器產品詳細說明：

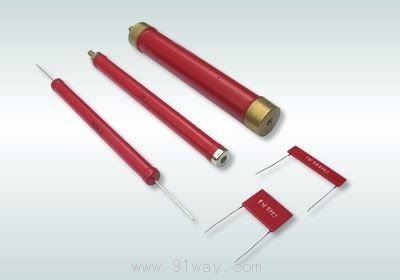

RI82高壓電阻器

型　　號：RI82型
特　　點：片狀結構，體積小，重量輕，功率大，高阻值，電感低，高頻特性好，安全可靠，具有高過載能力
應　　用：適用于交直流或脈沖電路及高壓設備中，可代替真空兆(RH1)型電阻器，用于微電流測量電路中
使用環境：額定功率溫度(+70℃)；使用用溫度范圍(-55℃～+85℃)
結構形式：片狀結構，引線焊接安裝
特性要求：引腳及電阻體尺寸可依據用戶特殊要求協商定制
適用標準：GB/T5729-2003

外型尺寸及主要技術指標

型號

額定功率(W)

 外 形 尺 寸 阻值范圍 工作電壓(KV) 允許偏差(%) 溫度系數(×10-6/℃)
Lmax Smax Hmax Imax dmax

RI82-0.125

 0.125W 22 4 2 20 0.56 1～2000MΩ 4

±5%(J)

 ±200
RI82-0.25 0.25W 26 6 2 20 0.56 1～2000MΩ 8
RI82-0.5 0.5W 34 9 2 30 0.56 1～2000MΩ 12
RI82-1 1W 46 13 2 40 1.0 1～2000MΩ 15
RI82-2 2W 62 13 3 55 1.0 1～2000MΩ 15
RI82-3 3W 52 23 3 55 1.0 1～2000MΩ 15
RI82-5 5W 82 23 4 60 1.0 1～2000MΩ 20
RI82-10 10W 100 25 4 80 1.0 1～2000MΩ 25

主要檢驗項目、試驗方法及性能要求

檢驗項目 性能要求 試驗方法
　　電阻溫度系數

≤±200(×10-6/℃)

-55℃/+20℃ 　20℃/+155℃

　　可焊性 焊料能自由流動并與引線潤濕

235±5℃　 2±0.5s

　　耐焊接熱

ΔR≤±(0.5%R+0.05Ω)

260±5℃　 10±1s

　　穩態濕熱

ΔR≤±(2%R+0.1Ω)

 +40±2℃　 濕度95～98% 240h
　　溫度快速變化

ΔR≤±(1%R+0.05Ω)

 -55℃/+125℃ 5次循環
　　振動

ΔR≤±(1%R+0.05Ω)

10～500Hz　 98m/s2

　　長期負荷

ΔR≤±(5%R+0.05Ω)

 +40±2℃ VR 1000h
　　引出端強度 ΔR≤±(0.5%R+0.05Ω) 10N 彎曲兩次
　　降功耗 ≤210℃ 環境溫度升至300℃時，電阻器允許負荷由額定功率降至0
