RI80高壓電阻器產品詳細說明：

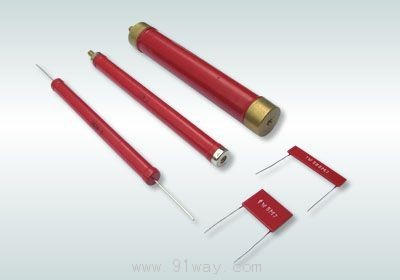

RI80高壓電阻器

型　　號：RI80型
特　　點：柱狀結構，體積小，重量輕，功率大，高阻值，電感低，高頻特性好，安全可靠，具有高過載能力
應　　用：適用于交直流或脈沖電路及高壓設備中，可代替真空兆(RH1)型電阻器，用于微電流測量電路中
使用環境：額定功率溫度(+70℃)；使用用溫度范圍(-55℃～+85℃)
結構形式：柱狀結構，引線焊接或標準螺柱安裝
特性要求：引腳及電阻體尺寸可依據用戶特殊要求協商定制
適用標準：GB/T5729-2003

外型尺寸及主要技術指標

型號	額定功率(W)	結構	外 形 尺 寸				阻值范圍	工作電壓(KV)	允許偏差(%)	溫度系數(×10-6/℃)
			Dmax	Lmax	d	l
RI80-0.5	0.5W	a(引線)	6	28	0.8	30	1～2000MΩ	8	±2%(G) ±5%(J) ±10%(K)	±400
RI80-1	1W		9	30	1		1～2000MΩ	10
RI80-3	3W		9	50			1～2000MΩ	15
RI80-5	5W		11	70			1～2000MΩ	20
RI80-8	8W		11	100			1～2000MΩ	25
RI80-10	10W	b(螺柱)	11	147	M4	6	1～2000MΩ	35
RI80-20	20W		18	120	M5	10	1～2000MΩ	35
RI80-30	30W		20	120	M5		1～2000MΩ	35
RI80-50	50W		22	120	M6		1～2000MΩ	35
RI80-80	80W		28	135	M8		1～2000MΩ	35
RI80-100	100W		28	170	M8		1～2000MΩ	35
RI80-200	200W		33	320	M10		1～2000MΩ	80

RI80高壓電阻器檢驗項目、試驗方法及性能要求

檢驗項目	性能要求	試驗方法
電阻溫度系數	≤±200(×10-6/℃)	-55℃/+20℃ 　20℃/+155℃
可焊性	焊料能自由流動并與引線潤濕	235±5℃　 2±0.5s
耐焊接熱	ΔR≤±(0.5%R+0.05Ω)	260±5℃　 10±1s
穩態濕熱	ΔR≤±(2%R+0.1Ω)	+40±2℃　 濕度95～98% 240h
溫度快速變化	ΔR≤±(1%R+0.05Ω)	-55℃/+125℃ 5次循環
振動	ΔR≤±(1%R+0.05Ω)	10～500Hz　 98m/s2
長期負荷	ΔR≤±(5%R+0.05Ω)	+40±2℃ VR 1000h
引出端強度	ΔR≤±(0.5%R+0.05Ω)	10N 彎曲兩次
降功耗	≤210℃	環境溫度升至300℃時，電阻器允許負荷由額定功率降至0
