FL－U1,FL－U2型分流電阻器產品詳細說明：

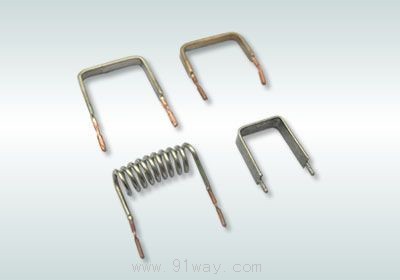

FL型分流電阻器

型　　號：FL-U1　FL-U2型
特　　點：該電阻由精密合金制成，功率大，低阻值，電感低，安全可靠，具有高過載能力且容易焊接
應　　用：適用于電源等回路的限流、均流或取樣檢測
使用環境：額定功率溫度(+70℃)；使用用溫度范圍(-55℃～+85℃)
結構形式：徑向軸向開放式結構，焊接安裝
特性要求：引腳及電阻體尺寸可依據用戶特殊要求協商定制
適用標準：GB/T5729-2003 GJB/T360A-96 GB2423

外型尺寸及主要技術指標

型號	額定功率W額定電流A	外 形 尺 寸					阻值范圍	溫度范圍	允許偏差(%)	溫度系數(×10-6/℃)
		A+1/-0.5	B+0.5/-0.5	C+0.7/-0.7	E+0.3/-0.7	F+0.05/-0.05
FL-U1	1W	11.43	5.08	3.18	1.65	1.02	5～100mΩ	-55～+85℃	±5%(J)	±50
	3W	15.24	25.4	3.18	1.65	1.02	5～100mΩ
	5W	20.32	25.4	3.18	1.65	1.02	5～100mΩ
FL-U2	6A	10	20	3		1.0	15～25mΩ
	8A	10	20	3		1.4	5～15mΩ
	10A	10	20	3		1.8	4～8mΩ
	12A	10	20	3		2.0	4～8mΩ
	14A	10	20	3		2.3	2～5mΩ

主要檢驗項目、試驗方法及性能要求

檢驗項目	性能要求	試驗方法
電阻溫度系數	≤±50(×10-6/℃)	-55℃/+20℃ 　20℃/+155℃
可焊性	焊料能自由流動并與引線潤濕	235±5℃　 2±0.5s
耐焊接熱	ΔR≤±(0.5%R+0.05Ω)	260±5℃　 10±1s
過載	ΔR≤±(2%R+0.1Ω)	2.5VR 5s
溫度快速變化	ΔR≤±(1%R+0.05Ω)	-55℃/+125℃ 5次循環
振動	ΔR≤±(1%R+0.05Ω)	10～500Hz　 98m/s2
長期負荷	ΔR≤±(5%R+0.05Ω)	+40±2℃ VR 1000h
引出端強度	ΔR≤±(0.5%R+0.05Ω)	10N 彎曲兩次
降功耗	≤210℃	環境溫度升至300℃時，電阻器允許負荷由額定功率降至0
穩態濕熱	ΔR≤±(2%R+0.1Ω)	+40±2℃　 濕度95～98% 240h
