RX27-1型瓷殼水泥電阻器產品詳細說明：

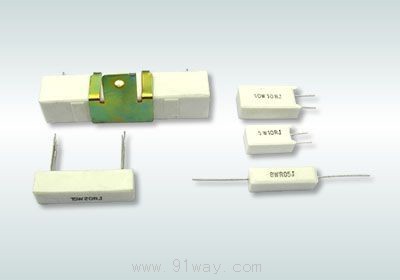

RX27-1型瓷殼水泥電阻器

特點：電子陶瓷棒芯，陶瓷外殼，阻值范圍寬，阻燃耐高溫，比功率大，安全可靠，絕緣性能好
應用：適用于交直流、脈沖電路的分壓、限流和負載
使用環境：額定功率溫度(+70℃)；使用用溫度范圍(-55℃～+275℃)
結構形式：兩端引線型焊接安裝
特性要求：引線及電阻體尺寸可依據用戶特殊要求協商定制
適用標準：GB/T5729-2003 GB5732-85 SJ2862～64-88

RX27-1型瓷殼水泥電阻器外型尺寸及主要技術指標

型號	額定功率(W)	外 形 尺 寸					阻值范圍	絕緣電壓(V)	允許偏差(%)	溫度系數(×10-6/℃)
		A±1	B±1	L±1.5	l±1.5	d±0.05
RX27-1 (RXG5)	2W	7	7	18	35	0.8	0.01～390	700	±5%(J)	±250
	3W	8	8	22	35	0.8	0.01～680
	5W	9.5	9.5	22	35	0.8	0.01～47K
	7W	9.5	9.5	35	35	0.8	0.01～68K
	10W	9.5	9.5	48	35	0.8	0.01～68K
	15W	12.5	11.5	48	35	0.8	0.01～150K
	20W～25W	14	13.5	65	35	0.8	0.01～150K

主要檢驗項目、試驗方法及性能要求

檢驗項目	性能要求	試驗方法
電阻溫度系數	≤±250(×10-6/℃)	-55℃/+20℃20℃/+155℃
引出端強度	R≤±(1%R+0.05Ω)	拉力20N 彎曲連續兩次
耐電壓	無擊穿或飛弧	V型塊法，施加交流電壓，其峰值為絕緣電壓的1.42倍，1min
可焊性	焊料能自由流動并與引線潤濕	235±5℃2±0.5s
耐焊接熱	ΔR≤±(1%R+0.05Ω)	260±5℃10±1s
過載	ΔR≤±(2%R+0.1Ω)	2.5VR 5s
溫度快速變化	ΔR≤±(1%R+0.05Ω)	-55℃/+125℃ 5次循環
振動	ΔR≤±(1%R+0.05Ω)	10～500Hz98m/s2
長期負荷	ΔR≤±(5%R+0.05Ω)	+40±2℃ VR 1000h
不燃性	不可燃燒	分別按5,10,16倍額定功率交流電壓5分鐘
表面溫升	≤210℃	施加額定功率負荷
穩態濕熱	ΔR≤±(5%R+0.1Ω)	+40±2℃濕度95～98% 240h

RX27-1型瓷殼水泥電阻器
