RJ系列精密金屬膜電阻器產品詳細說明：

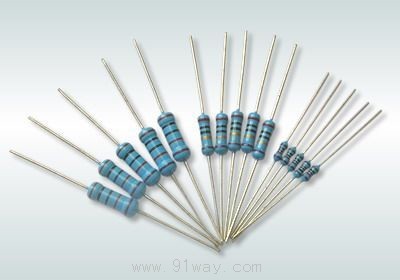

RJ系列精密金屬膜電阻器

特　　點：電阻溫度特性好，阻值范圍寬，精度高，體積��；穩定性好，阻值長年無變化
應　　用：適用于要求高精度、高穩定性的交直流、脈沖電路的分壓、分流
使用環境：額定功率溫度(+70℃)；使用用溫度范圍(-55℃～+155℃)
結構形式：引線型焊接安裝
適用標準：SJ2676～SJ2678

外型尺寸

型　號	額定功率(W)	外 型 尺 寸
		Dmax	Lmax	d	l
RJ73	1/6W	1.85±0.15	3.2±0.2	0.45	27±3
RJ74	1/4W	2.4±0.2	6.0±0.3	0.52
RJ75	1/2W	3.5±0.3	9.5±0.5	0.6
RJ76	1W	4.5±0.3	12±0.5	0.8


RJ系列精密金屬膜電阻器主要技術指標

型　號	額定功率(W)	溫度系數　 (×10-6/℃)	阻值允許偏差(%)　阻值范圍(Ω)			最高工作電壓(V)	最高過負荷電壓(V)
			F(±1%)	D(±0.5%)	B(±0.1)
RJ73	1/6W	±100	10Ω～2.2MΩ			200	300
		±50	10Ω～510KΩ	51Ω～499KΩ	100Ω～100KΩ
		±25	100Ω～510KΩ	100Ω～499KΩ	100Ω～100KΩ
RJ74	1/4W	±100	100Ω～3.3MΩ			250	400
		±50	10Ω～2.2MΩ	51Ω～2.2MΩ	100Ω～1MΩ
		±25	100Ω～510KΩ	100Ω～499KΩ	100Ω～499KΩ
RJ75	1/2W	±100	10Ω～5.1MΩ			350	500
		±50	10Ω～3.3MΩ	51Ω～3.3MΩ	100Ω～1MΩ
		±25	100Ω～1MΩ	100Ω～1MΩ	100Ω～1MΩ
RJ76	1W	±100	10Ω～10MΩ			350	500
		±50	10Ω～3.3MΩ	51Ω～2.2MΩ	100Ω～100KΩ
		±25	100Ω～510KΩ	100Ω～499KΩ	100Ω～100KΩ

主要檢驗項目、試驗方法及性能要求

檢驗項目	性能要求	試驗方法
電阻溫度系數	≤±100(×10-6/℃)	-55℃/+20℃  20℃/+125℃
引出端強度	R≤±(0.1%R+0.05Ω)	拉力5N或10N 彎曲連續兩次
耐電壓	無擊穿或飛弧	V型塊法，施加交流電壓，其峰值為絕緣電壓的1.42倍，1min
可焊性	焊料能自由流動并與引線潤濕	235±5℃　2±0.5s
耐焊接熱	ΔR≤±(0.1%R+0.05Ω)	260±5℃　10±1s
過載	ΔR≤±(0.1%R+0.05Ω)	2.5VR 5s
溫度快速變化	ΔR≤±(0.1%R+0.05Ω)	-55℃/+125℃ 5次循環
振動	ΔR≤±(2%R+0.05Ω)	10～500Hz　98m/s2
長期負荷	ΔR≤±(0.5%R+0.05Ω)	+70±2℃ VR 1000h
穩態濕熱	ΔR≤±(0.5%R+0.05Ω)	+40±2℃  濕度95～3% 240h
