RMK系列精密片式膜電阻器產品詳細說明：

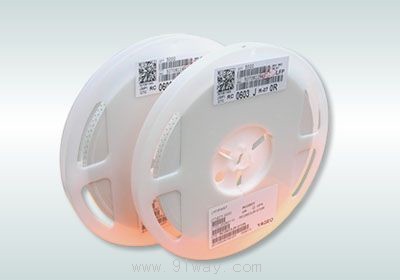

RMK系列精密片式膜電阻器

特　　點：電阻溫度特性好，阻值范圍寬，精度高，體積��；穩定性好，可靠性高，機械強度高，高頻特性優越
應　　用：適用于流焊與回流焊，裝配成本低并用于自動貼裝設備，廣泛應用通信設備及計算機及各種高頻設備和各種集成電路中
使用環境：額定功率溫度(+70℃)；使用用溫度范圍(-55℃～+125℃)
結構形式：SMC表面貼裝
適用標準：BJB1432A-99

RMK系列精密片式膜電阻器外型尺寸

型　號	額定功率(W)	外 型 尺 寸
		L	W	H	L
0603	1/16W	1.6±0.2	0.8±0.2	0.4±0.1	0.3±0.2
0805	1/10W	2.0±0.2	1.25±0.2	0.5±0.1	0.4±0.2
1206	1/8W	3.2±0.2	1.6±0.2	0.5±0.1	0.45±0.2

主要技術指標

型　號	額定功率(W)	溫度系數　 (×10-6/℃)	阻值允許偏差(%)　阻值范圍(Ω)			最高工作電壓(V)	最高過負荷電壓(V)
			F(±1%)	D(±0.5%)	B(±0.1)
0603	1/16W	±100	10Ω～2.2MΩ			50	100
		±50	10Ω～510KΩ	51Ω～499KΩ	100Ω～100KΩ
		±25	100Ω～510KΩ	100Ω～499KΩ	100Ω～100KΩ
0805	1/10W	±100	100Ω～3.3MΩ			100	200
		±50	10Ω～2.2MΩ	51Ω～2.2MΩ	100Ω～1MΩ
		±25	100Ω～510KΩ	100Ω～499KΩ	100Ω～499KΩ
1206	1/8W	±100	10Ω～5.1MΩ			200	400
		±50	10Ω～3.3MΩ	51Ω～3.3MΩ	100Ω～1MΩ
		±25	100Ω～1MΩ	100Ω～1MΩ	100Ω～1MΩ

主要檢驗項目、試驗方法及性能要求

檢驗項目	性能要求	試驗方法
電阻溫度系數	≤±100(×10-6/℃)	-55℃/+20℃  20℃/+125℃
端子強度	R≤±(0.1%R+0.05Ω)	500g  30秒
安裝牢固性	粘貼牢固，無機械損傷	0.1N側向推力，30s
可焊性	引出端95%被焊料覆蓋	235±5℃  浸焊電阻兩端頭 3s±0.5s
耐焊接熱	ΔR≤±(0.1%R+0.05Ω)	270±5℃　10±1s
過載	ΔR≤±(0.1%R+0.05Ω)	2.5VR 5s(400V Max)   30分鐘后測量阻值
溫度快速變化	ΔR≤±(0.1%R+0.05Ω)	-55℃/+125℃ 5次循環
振動	ΔR≤±(2%R+0.05Ω)	10～500Hz　98m/s2
壽命	ΔR≤±(0.5%R+0.05Ω)	+70±2℃ VR 1000h
穩態濕熱	ΔR≤±(0.5%R+0.05Ω)	+40±2℃  相對濕度90～95% 240h
