XJ-T10系列波紋管式傳感器產品詳細說明：

XJ-T10系列波紋管式傳感器

量程：10，20，30，50，100，200，300，500，700，1000kg 波紋管式稱重傳感器為彎曲梁結構傳感器，采用金屬波紋管焊接密封形式，內部充入惰性氣體�？沙惺芾瓑簝煞N受力形式，抗過載，抗疲勞，抗偏載能力強�？蓱�(yīng)用于電子皮帶秤，料斗秤，平臺秤等轉用衡器及各種材料試驗及其它測力裝置的電子化改造。

技術參數

參數	單位	技術指標	參數	單位	技術指標
靈敏度	mV/V	2.0±0.01	靈敏度溫度系數	≤ %F·S / 10℃	±0.02
非線性	≤ %F·S	±0.02	工作溫度范圍	℃	-20℃ ~ +80 ℃
滯后	≤ %F·S	±0.02	輸入電阻	Ω	400±2Ω
重復性	≤ %F·S	±0.01	輸出電阻	Ω	352±2Ω
蠕變	≤ %F·S / 30min	±0.02	安全過載	%F·S	150%F·S
零點輸出	≤ %F·S	±1	絕緣電阻	MΩ	≥5000 MΩ（50 VDC）
零點溫度系數	≤ %F·S / 10℃	±0.02	推薦激勵電壓	V	10V ~ 15V

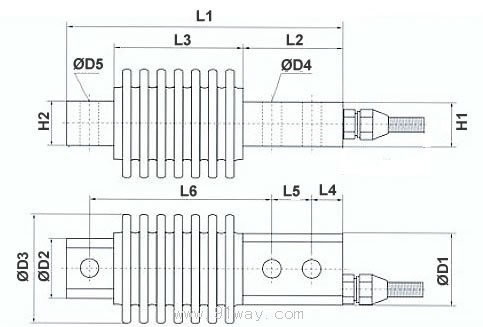

結構圖


結構尺寸

量程	L1	L2	L3	L4	L5	L6	H1	H2	ØD1	ØD2	ØD3	ØD4	ØD5
10Kg－100Kg	120	55	40	12	18	82	22	20	38	23	48	12	8.5
200Kg－1000Kg	200	80	80	15	45	120	40	25	52	30	62	14	11
