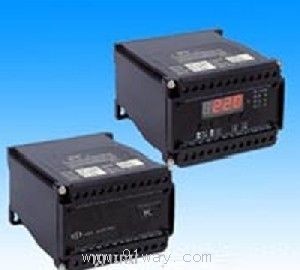

YWD-KT系列溫度開關量變送器產品詳細說明：

·產品參數

一、概述
YWD-KT系列溫度開關量變送器具有溫度測量和溫度控制功能，它能實時顯示被測溫度，可隨意設置上、下限報警溫度，并有繼電器接點輸出。是一種經濟、實用的溫度測量設備。

二、型號
YWD-KT
YW——表示產品型號
D——產品外形代號
KT——表示溫度開關量

三、YWD-KT系列溫度開關量變送器技術指標
a).輸入、輸出參數

Rn 輸 輸入電阻	R1 PT100	R2 PT1000	R3 Cu50	Rn 用戶自定
Tn 測溫范圍	T1 -30-50℃	T2 -10-100℃	T3 -50-200℃	Tn 用戶自定
Jn 輸出路數	J1 一路		J2 二路
Pn 輔助電源	P1 AC85～265 V	P2 DC9～30V	P3 DC15～60V	Pn 用戶自定

).	測溫精度：	0.5℃
c).	接點容量：	DC 30V、1A（除特別要求，繼電器輸出均為常開接點）
d).	回差溫度：	上限告警：3℃　下限告警：3℃（可按用戶要求設置）
e).	工頻耐壓：	輸入與輸出，輸入與電源間：AC 1.5kV/min、1mA 輸出與電源間2 kV/min、1mA
f).	絕緣強度：	≥20MΩ
g).	整機功耗：	＜40mA（DC24V）
h).	工作環境：	溫度:-10-50℃ 濕度:10-90%（無凝露）
r).	貯藏條件：	溫度:-40-70℃ 濕度:10-95%（無凝露）
j).	顯示：	紅色數碼管（3位半）
k).	外形尺寸：	55㎜×75㎜×120㎜

四使用說明
1、接線方式（本產品工作時按下列圖示接線）

2、溫度測量
K1為測溫、設置功能選擇按鍵。選擇K1處于測溫狀態，顯示的就是測量溫度值。
3、設置上、下限告警溫度
a、將K1切換到設置狀態，此時處于設置功能狀態，面板顯示的是設置溫度值。
b、K2是設置上、下限告警溫度的選擇按鍵。設置上限告警溫度：選擇K2處于上限溫度狀態，并調節相應的上限電位器，使顯示值等于需要設定的上限告警溫度值。設置下限告警溫度：選擇K2處于下限溫度狀態，并調節相應的下限電位器，使顯示值等于需要設定的下限告警溫度值。
C、完成上、下限告警溫度設置后，將K1切換回測溫狀態。
4、系統工作方式
變送器正常工作時，如溫度在上、下限告警溫度之間，輸出繼電器不動作；如果溫度上升到高于上限告警溫度，上限告警繼電器動作，常開接點閉合，上限告警指示燈亮；如溫度下降到低于下限告警溫度，下限告警繼電器動作，常開接點閉合，下限告警指示燈亮。
五、安裝方式
YWD-KT為導軌和螺釘安裝兩種方式，底部視圖如下

六、訂貨須知
簽訂合同時，請詳細說明所需產品的規格、參數，并按下列格式將代號填入，特殊需要用
文字說明。

例：溫度開關量變送器
YWD-KT-R1-T1-J1-P1
R1:輸入電阻PT100]
T2:測溫范圍-10-100℃
J1:輸出路數一路接點
P1:AC85～265V

七、注意事項
1.設置上限告警溫度必須高于下限告警溫度。
2.完成告警溫度設置后，應將K1按鍵切換回測溫狀態。
3.當測量溫度超量限時，本產品無顯示。
4.使用環境應無導電塵埃和腐蝕及破壞絕緣的氣體存在，海報高度小于2500米
