您的位置：您的位置：首頁 → 儀器儀表 → 壓力儀表 → 壓力控制器 → YKDM小型壓力控制器

產品名稱：

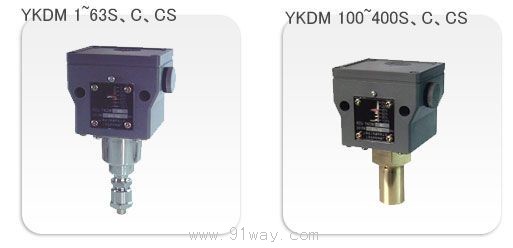

YKDM小型壓力控制器

型號規格：

放大圖片

產品類別：

常規產品 -- 儀器儀表 -- 壓力控制器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13901609058

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

YKDM小型壓力控制器產品詳細說明：

YKDM小型壓力控制器接 2-1 接線端 : 當壓力升高至開關切換時 2-1 斷開；
YKDM小型壓力控制器接 3-1 接線端 : 當壓力升高至開關切換時 3-1 接通。

用 2 只 M4×25 螺釘穿過控制器的安裝孔安裝在支架上，也可以將控制器直接安裝在系統的接口上。
YKDM 016~06 、 100~400 產品：直接安裝在 G1/4" 接口上，或裝上卡口接頭接Ф 6 紫銅管，并確保接口密封。
YKDM 1~63 產品：直接安裝在 M12x1 接口上 , 或紫銅管套上螺母和密封襯套用擴口方法安裝 , 并確保接口密封。
按接線示意圖將控制線接在端子座上，旋緊出線套。

調整設定值 ( 步驟一 ) ：
當壓力升高至所需的上切換值時，順時針旋動設定值調節螺釘使微動開關切換，此時壓力表中的數值為上切換值，下切換值 = 上切換值 - 最小切換差；
當壓力升高至所需的下切換值時，逆時針旋動設定值調節螺釘使微動開關切換，此時壓力表中的數值為下切換值，上切換值 = 下切換值 + 最小切換差。
調整切換差 ( 步驟二 ) ：
按步驟一調整好下切換值，當壓力上升至要求的上切換值時，順時針旋動切換差調節螺釘使微動開關切換。
調整舉例（ YKDM10 0.1~1.0MPa ，設定值： 0.7~0.85MPa ）
按調試步驟一：升高壓力至 0.7MPa 時保持不變，逆時針旋動設定值調節螺釘使微動開關切換。升降壓力此時壓力表中的數值約為 0.7~0.75MPa ，最小切換差為 0.05MPa ，實際最小切換差≤ 0.05 。
按調試步驟二：升高壓力至 0.85MPa 時保持不變，順時針旋轉切換差調節螺釘使微動開關切換。升降壓力此時壓力表中的數值為 0.7~0.85MPa ，切換差為 0.15MPa 。
上、下切換值調試完成后將鎖緊螺釘旋緊，再調試切換差。

安裝、調試時不要松動內部的螺釘或撥弄內部零件。
貯存、使用時周圍無腐蝕性氣體存在。

型號/項目	YKDM C	YKDM S	YKDM C	YKDM CS
開關負載	AC ： 250V ， 10A ； DC ： 30V ， 10A 阻性
外殼防護等級 ①	IP40		IP54
機械壽命	2×10次
抗振性能	50 m/ s
重復性誤差	1.5%	2.5%	1.5%	2.5%
介質工作粘度	< 1×10 m/s
介質性質	中性
介質溫度	≤ 80 ℃； 10MPa 以上規格 ≤ 150 ℃
環境溫度	-25~55 ℃
相對濕度	5~95%
大氣壓力	86~108KPa
安裝位置	垂直或傾斜 10
注 : ① IP 符合 GB4208-1993 。

型號	規格編號	設定值范圍	切換差可調范圍		最大允許壓力 ①	開關切換頻率	傳感器材料	接口	重量	外形尺寸編號	出廠價
											通用型 /C 型	通用 S 型 /CS 型
			最小≤	最大≥
MPa （ KPa ） ②						次 / 分			Kg
YKDM . CS ③	016	(0.1~1.6)	(0.2)	(2)	0.1	15	外殼 : 黃銅膜片 : 丁腈橡膠	G1/4 內螺紋	1	01	448/558	598/808
	025	(0.4~2.5)	(0.2)	(2.5)
	090	(1~10)	(1.2)	(10)	0.6						548/688	698/938
	03	0.004~0.025	0.003	0.04
	06	0.01~0.06	0.004	0.05
	1	0.02~0.16	0.007	0.06			外殼 : 黃銅波紋管 : 錫青銅不銹鋼	密封襯套通孔Ф 6	0.5	02	158/398	308/648
	3	0.025~0.25	0.015	0.15	1.0
	6	0.05~0.6	0.02	0.2	1.6
	10	0.1~1.0	0.05	0.28
	16	0.3~1.6	0.06	0.35	2.5
	25	0.4~2.5	0.13	0.6	6
	40	0.8~4.0	0.2	0.7							268/508	418/758
	63	1.6~6.3	0.3	1.0	8.5						308/558	458/808
	100	1~10	0.6	2.5	13		外殼 : 黃銅活塞 : 不銹鋼密封圈 : 氟橡膠	G1/4 內螺紋	0.55	03	398/758	548/1008
	250	1.6~25	0.8	6.0	32						598/958	748/1208
	400	3~40	4	10	50						698/1058	848/1308
注 : 1. ①表示被控介質的峰值壓力不得超過該值。②計量單位 KPa 。③ 填寫 " 規格編號 ",C 表示 " 金屬外殼 ",S 表示 " 雙開關 " 。 2. 本產品標度尺刻度只作調試參考，非計量刻度。

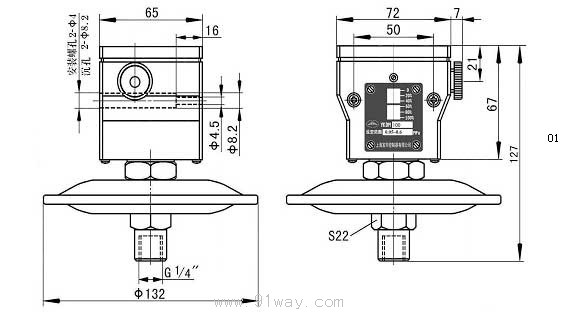

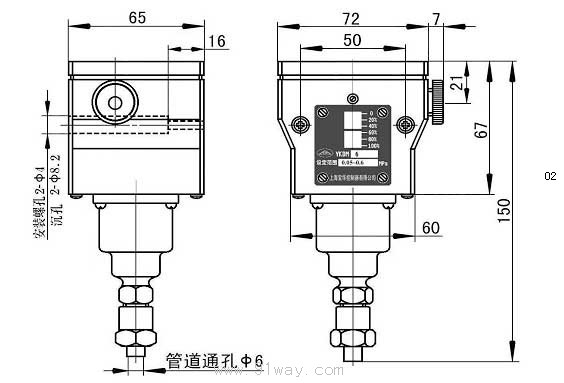

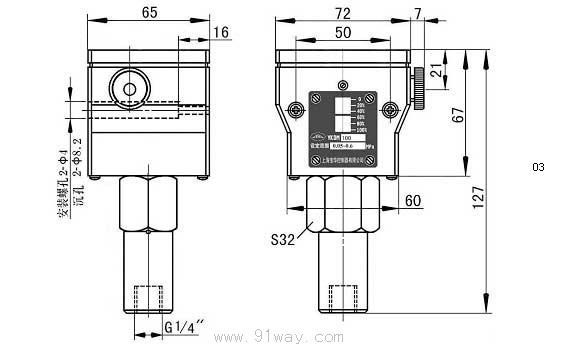

YKDM小型壓力控制器（示意圖）
