ZR20型系列阻容過電壓吸收器產品詳細說明：

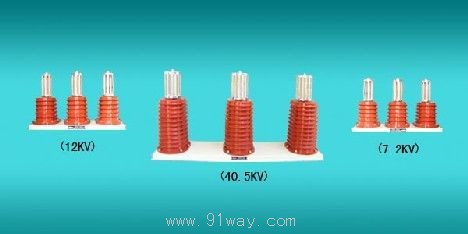

ZR20型系列阻容過電壓吸收器
型號：
ZR20-7.2(12)-0.10/100,ZR20-40.5-0.05/100

簡介：
ZR20阻容過電壓吸收器是一種全新的科技含量高的產品。該產品是將研發一種符合GB/T2900.16-1996電容器標準的，被稱之謂“保護電容器”，用于吸收沖擊電壓專用的高壓電容器，配無感電阻串聯后再接到開關的負荷側與地之間，它可有效抑制操作過電壓的瞬間振蕩和高頻電流，使過電壓的波形變緩，陡度和幅值降低，再加上電阻的阻尼作用，使高頻振蕩迅速衰減。無論對哪種負荷設備都非常有效，是使電器設備避免因操作過電壓造成絕緣損壞，保證電器設備安全運行。
內容：
ZR20型系列阻容過電壓吸收器

一、產品用途
   在中壓領域里由于真空開關設備（真空斷路器、真空負荷開關、真空分?jǐn)嗥骱驼婵罩睾掀鞯龋┮蚓哂畜w積小、重量輕、高性能、高可靠性、維護檢修方便、適合頻繁操作等優點。因此迅速地占領了市場.在各個領域都得到了廣泛的應用、特別是在我國中壓領域內、使用的開關設備、絕大多數都是真空開關設備。
但是真空開關設備、由于其滅弧能力特別強、因此在開斷電動機、變壓器、電抗器、電容器負載時容易引起截流、多閃重燃及于相同步開斷等操作過電壓。
隨著電力系統穩定安全供電重要性的增強。對提高系統可靠性和安全性要求愈加嚴格。而操作過電壓危害極大。在很大程度上影響著系統的穩定性�？煽啃院桶踩�性。因此必須開發。研制和生產出新的過電壓保護裝置以滿足上述的需求。
 ZR20型阻容過電壓吸收器是完全能滿足上述需求的一種全新的高科技產品。該產品是將一種被稱之謂“保護電容器”（接于電力線路與地之間用以吸收沖擊過電壓的電容器）的專用電容器和電阻串聯后再接到開關的負荷側與它之間、它可有效抑制操作過電壓的瞬間振蕩和高頻電流、使過電壓的波形變緩、陡度和幅值降低。再加上電阻尼作用、使用頻振蕩迅速衰減.無論對哪種負荷設備都非常有效.是使電器設備避免因操作過電壓造成絕緣損壞.保證電器安全運行必不可少的理想過電壓保護裝置.

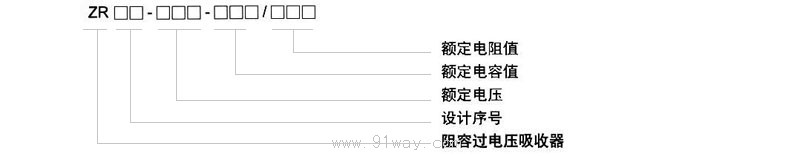

二、產品的型號及意義



三、產品的特點
ZR20型阻容過電壓吸收器在國家高壓電器質量監督檢驗中心、西安高壓電器研究所高壓電器實驗室通過全部型式試驗。該產品采用的是具有自愈功能的干式高壓電容器、這種電容器是名副其實的“保護電容器”其絕緣水平完全達到了GB311.1Un和1.5Ln下長期運行、在2Un下連接運行4小時不出現閃絡和擊穿。在暫時電壓（包括工頻電壓升高、諧振過電壓、單相接地短路和間歇性）弧光接地過電壓下安全運行。
 ZR20型阻容過電壓吸收器、在實驗室內經多次過電壓吸收性能試驗表明、在施加標準雷電沖擊電壓時、經過阻容過電壓吸收器吸收后。這個電壓降得很低。一般不超過相對地電壓的2倍（峰值）。另據廣東電力2003年8月第4期刊登的“真空斷路器投切并聯電抗器試驗研究”一文現場試驗提供的數據：斷路器分
閘時、在接入氧化鋅避雷時過的電壓為3.48倍、而接入阻容過電壓吸收時議再加裝阻容裝置。該裝置既可降低過電壓幅度、也可降低電壓的頻率�！坝纱丝梢�、阻容過電壓吸收器是保護各種電器設備免遭操作過電壓損壞的最理想、最有效的裝置�！�
四、技術參數

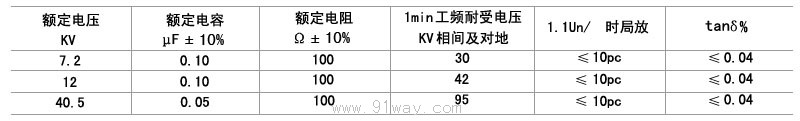

ZR20 型阻容過電壓吸收器的技術參數列于下表



注：驗收過的1mim工頻耐受電壓為75%的出廠試驗電壓。

五：使用條件
1、環境空氣溫度：-20℃-40℃
2、海拔高度：<3000M
3、相對濕度：<95%(20℃時)
4、安裝場所的空氣中不應含有化學腐蝕性氣體和蒸氣、無導電性和爆炸性塵埃。
5、地震裂度不超過8度
6、額定頻率50HZ或60HZ
 如果使用系統的高次諧波超過GB/T14549-93規定時、應在訂貨時加以說明。
六、 使用須知

1、ZR20型阻容過電壓吸收器接于斷路器出線的電流互感器下端

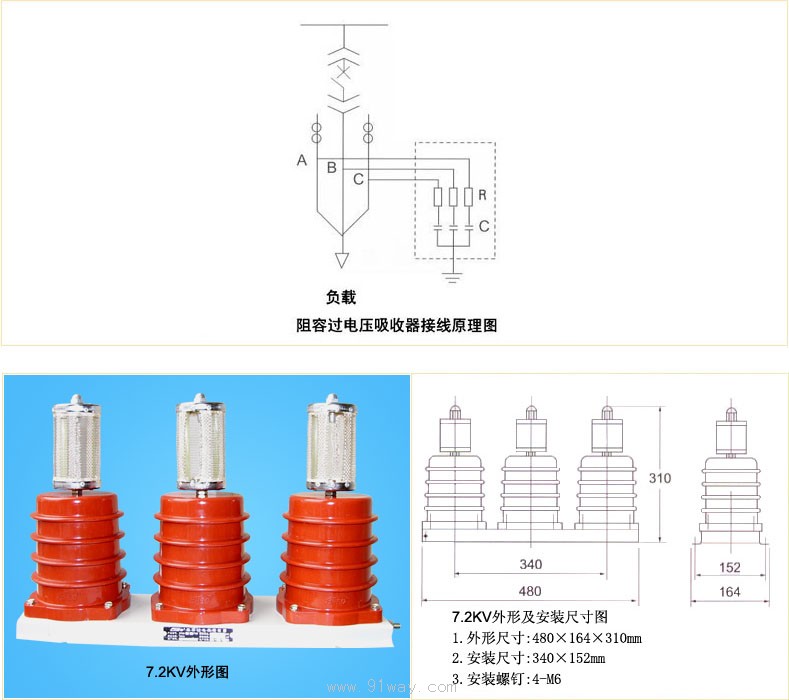

及被保護的電器設備一側與地之間，越靠近被保護的設備，效果越佳。具體接線詳見接線原理圖。
建議如果前一級未裝阻容過電壓吸收器時，斷路器的進線側亦應加裝阻容過電壓吸收器。

2、ZR20型阻容過電壓吸收器保護的電動機容量為100～10000KW
，保護變壓器的容量為100～45000KVA，保護電容器的容量為1000～10000Kvar。

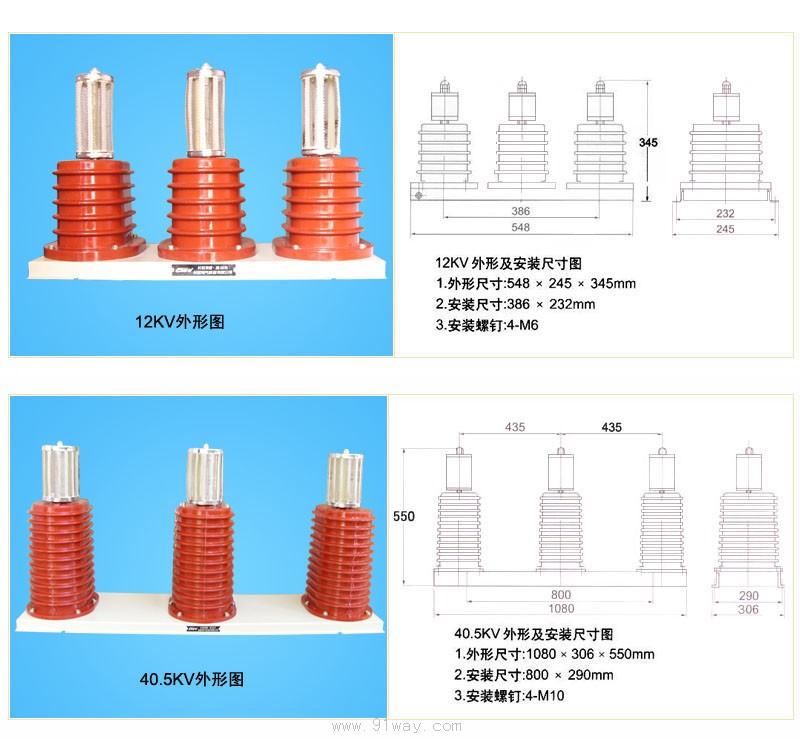

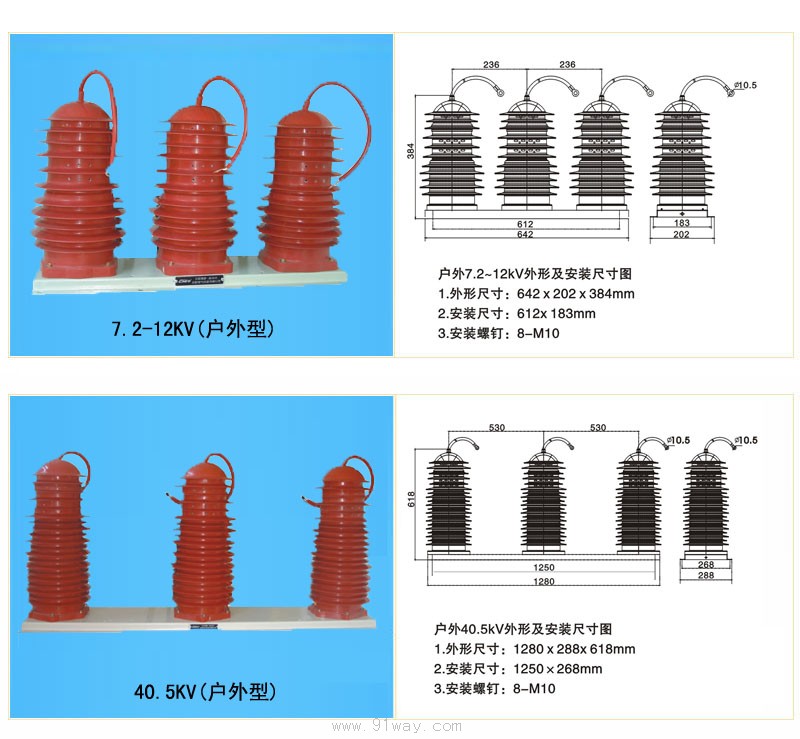

七、外形及安裝尺寸



八、運輸及貯存
1、ZR20型阻容過電壓吸收器裝箱運輸。
2、運輸中防雨、輕放、向上直立、防碰和防摔。
3、存放時應保持直立狀態、存放地點空氣溫度-20C~40C范圍內、并且不允許有易燃易爆的氣體及腐蝕的化學物質。
九、驗收及安裝
1、檢查阻容過電壓吸收器外觀質量及金屬附件的狀態。
2、用電橋測量電容值、tanδ和電阻值與出廠值是否有變化。
3、1min工頻耐壓試驗按出廠試驗值的75%進行試驗，亦可用直流電壓（二倍的工頻耐壓值）試驗。試驗時應單相加壓、別兩相和接地點一起接地、試驗結束后必須對其進行充分放電、直到放完為止。
4、安裝最好用單股或多股銅線、應避免使阻容過電壓吸收器受到過大的拉力。導線截面為7.2KV和12KV>4mm2.40.5KV>6mm2。標有接地符號處應可靠接地、接地線載面亦應滿足上述要求。如果采用單相結構、安裝時相間帶電體及帶電體與地之間凈距離應為7.2KV>100mm、12KV>125mm、40.5KV>325mm。
5、阻容過電壓吸收器應垂直向上安裝、用其他安裝形式應在訂貨時說明。

十、使用與維護
 1、阻容過電壓吸收器為免維護型設備、在使用后退出或檢查時、必須對其進行充分的放電、直到放完為止、否則會危及人身安全。
 2、阻容過電壓吸收器每年必須做一次預防性試驗、耐壓試驗可以采用工頻或直流中的任何一種、試驗電壓和驗收試驗相同。用電橋測量電容器的（不包括電阻）電容值和tan值是否有變化、以便與出廠數據比較。制造廠隨時提供咨詢服務。實踐證明、事故的發生都是未按本條要求進行預防性試驗而造成的、為此特別強調必須執行。

十一、故障的判斷方法
 阻容過電壓吸收器在投入運行膠用精度較高的電容電橋測量阻容過電壓吸收器電容部分的電容值及tan值。在做預防性試驗時、應該用同一臺電橋測量電容值和tan&值。并與前一次測量值比較、看有無變化、如果40.5KV產品電容增大2.5%7.2KV和12Kv的電容量增大5%以上、說明電容器內部有故障、應及時更換、測量的tan&值有明顯增大時、亦應更換。
  有條件時、亦可做耐壓試驗、可采用工頻耐壓或直流耐壓中的任何一種、其耐壓值與驗收試驗相同、試驗時不出現閃絡或擊穿、便繼續運行、否則必須更換。
十二、訂貨須知
1、訂貨時須注明使用產品的電壓等級和數量。
2、訂貨時請注明安裝該產品的開關柜型號及被保護設備的名稱和容量。
3、若有特殊要求、請在訂貨時說明。
