JBS-15型PT斷線閉鎖繼電器產品詳細說明：

JBS-15型PT斷線閉鎖繼電器用途：

JBS-15型PT斷線閉鎖繼電器主要用于電壓互感器PT二次回路斷線閉鎖，當PT二次回路發生一相或二相斷線時，該繼電器能快速閉鎖保護裝置。
本繼電器由集成電路構成具有靈敏度高、速度快、功耗小等特點。在PT發生一相或二相斷線時，繼電器正確動作，動作指示燈亮。當PT開口三角出現3Uo時，能阻止斷線閉鎖繼電器動作。

工作原理：

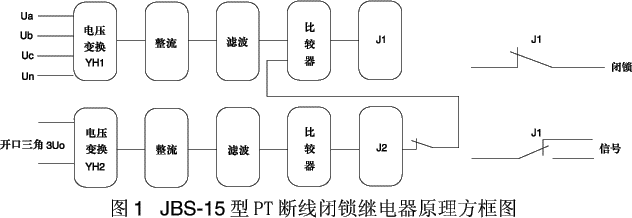

原理方框圖如圖1所示，PT二次星形繞組電壓Ua、Ub、Uc、Un加于由電容器與YH1構成的星形接線回路，用于監視PT的完好性，當PT二次回路有一相或二相斷線時，YH1付方有電壓輸出，促使J1動作。
YH2接至PT的開口三角繞組，當開口三角繞組有電壓輸出，使J2動作，并閉鎖J1繼電器，以防止系統短路故障時，斷線閉鎖電器誤動。



主要技術參數：
5.1 交流額定值: 星形連接三相線電壓: 100V, 50Hz；
開口三角額定電壓: 100V，50Hz。
5.2 輔助直流電壓: 110V或220V。
5.3 靈敏系數: 星形接線斷線一相或二相時，靈敏系數不小于3。
5.4 允許環境溫度-10℃至+55℃。
5.5 交直流功耗交流功耗:在額定電壓100V時每相≤1VA；直流功耗:110V<3W，220V<3W。
5.6 觸點斷開容量
a)直流電路:在電流不大于1A，電壓不大于250V的條件下，對外輸出觸點能斷開時間常數為5ms±0.75ms的直流有感負荷30W。
b)交流電壓:在電流不大于1A，電壓不大于250V的條件下，對外輸出觸點能斷開功率因數coso為0.4±0.1的電路的負荷250VA。
5.7介質強度繼電器各導電電路對外露的非帶電金屬部分及外殼之間，輸入電路對觸點之間，應能承受2kV(有效值)，50Hz的交流試驗電壓，歷時1min試驗，而無絕緣擊穿及閃絡現象。
5.8工作條件
a) 使用地點不允許有爆炸危險的介質，周圍介質中不含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸汽和有較嚴重的霉菌存在；
b) 使用地點不允許有較強的振動和沖擊；
c) 使用地點應具有防御雨、雪、風、沙的設施；
d) 使用地點不允許超過1.5mT的外磁感應強度。
5.9電氣抗干擾繼電器應符合GB7261和GB6261《靜態繼電器及保護裝置的電氣抗干擾試驗》。

繼電器背后接線圖：

繼電器外形尺寸及開孔尺寸：
見凸出式模數化插入式結構中的附圖4和附圖8。

訂貨需知：
7.1產品型號、名稱、結構形式。
7.2訂購數量。
7.3繼電器配套:如底座、插套等(須獨立定貨)。
