800H系列數字電測表產品詳細說明：

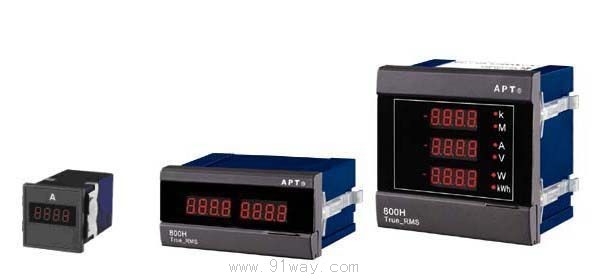

800H系列數字電測表簡介

1、外觀流線型設計，美觀大方，按鍵加蓋安全防塵
2、所有尺寸按國際設計，維修更換方便
3、進口模塊，使用壽命超長，達到15年以上，性價比高
4、卡式安裝方式取代傳統螺釘方式，安裝簡單方便牢固
5、功能模塊化設計，可自由組合，降低客戶使用成本
6、所有表可真有效值測量，避免諧波影響
7、數碼管亮度可調，數據可以按照客戶要求的時間間隔自動循環顯示
8、儀表采用全數字化先進設計理念，電腦調試，符合信息時代潮流
9、PT、CT變化可現場設置，避免變比訂錯返廠更換帶來的供貨周期影響
10、80、72系列可制作多功能表，比時常同類產品（至少96）小巧精致
11、所有產品都通過EMC電磁兼容實驗（達到嚴酷等級三級）
12、公司其他配套產品（如互感器、按鈕、指示燈等）齊全，采購維護方便。
該系列數顯電測表能測量電網中用戶所需的電參量，還可選擇模擬量輸出，通訊等功能。

800H系列數字電測表技術指標

性能			參數
輸入測量顯示	網絡		單相、三相三線、三相四線
	電壓	額定值	AC100V、400V
		過負荷	長期過負荷1.2倍;短期過負荷2倍（60S）
		功耗	<1VA（每相）
		阻抗	>300kΩ
		精度	具有效值測量，精度等級0.2級、0.5級
	電流	額定值	AC1A、5A
		過負荷	長期過負荷1.2倍;瞬時負荷10倍（5S）
		功耗	<0.4VA（每相）
		阻抗	<20mΩ
		精度	真有效值測量，精度等級0.2級、0.5級
	頻率		40－65HZ，精度0.05HZ
	功率		有功、無功、視在功率，精度0.5級
	電能		四象限計量，有功精度0.5級，無功精度1.0級
	顯示		可編程設置、切換、循環、LED顯示、LCD顯示
工作電源	工作范圍		AC、DC 85V－265V
	功耗		≤5VA
輸出可編程	數字接口		RS485、MODBUS-RTU協議
	及沖輸出		2路電能脈沖輸出，固態繼電器，脈沖常數10000imp/KWh
	4－20mA變送器		0.5級
環境	工作環境		－20－65℃
	儲存環境		－40－85℃
安全	耐壓		輸入、輸出、電源三者之間均>2kV
	絕緣		輸入、輸出、電源對機殼>5MΩ

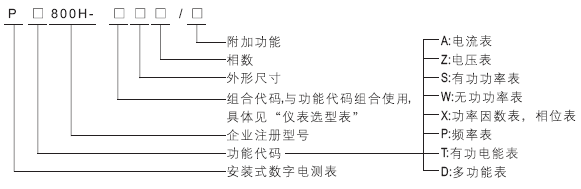

800H系列數字電測表選型表

P□800H-□

□

□

/□

企業代號和功能代號

外形尺寸

相數

附加功能

功能型號

交流電流

交流電壓

有功功率

無功功率

功率因數

相位表

頻率

有功電能

無功電能

直流電流

直流電壓

1－96×96 2－96×48 3－80×80 4－72×72 5－48×48

1－單相， 可以省略 3－三相三線 4－三相四線

M-路模擬量 2M－兩路模擬量 R-RS485通訊接口 （PDB00H系列RS485通訊接口為標準配置，選型時不用選此附加功能） Dl-路開關量輸入 2Dl-兩路開關量輸入 3Dl－三路開關量輸入 4Dl－四路開關量輸入 5Dl－五路開關量輸入 6Dl－六路開關量輸入 DO-一路開關量輸出 2DO-兩路開關量輸出 3DO-三路開關量輸出 4DO-四路開關量輸出 5DO-五路開關量輸出 6DO-六路開關量輸出 C－液晶（LCD）顯示 （如果不選代表LED顯示） 以上功能如果不選可以不標/T－真有效值測量

PA800H-Z

●

PZ800H-Z

●

●

PA800H-A

●

PZ800H-A

●

PS800H-A

●

PW800H-A

●

PX800H-A

●

PX800H-B

●

PP800H-A

●

PT800H-A

●

PD800H-B

●

●

PD800H-C

●

●

PD800H-D

●

●

PD800H-E

●

●

PD800H-F

●

●

●

●

PD800H-M

●

●

●

●

●

●

●

●

●

PD800H-X

◎

◎

◎

◎

◎

◎

◎

◎

◎

說明：PD800H-X代表◎所表示的功能可以任意組合定制，選型時請標注PD800H-X加尺寸、相數、附加功能，并在圖紙上標明所需功能。
示例：例如PD800H-D14/2M，代表測量三相電流和有功電能的多功能表，尺寸為96×96，三相四線，帶兩路4－20mA模擬量輸出，帶通訊接口

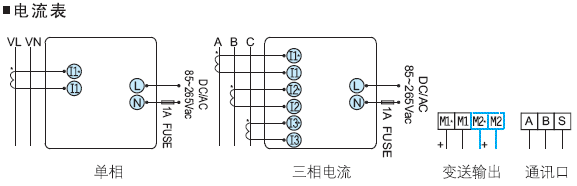

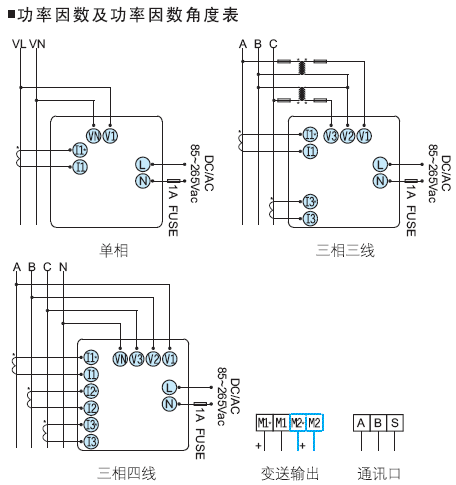

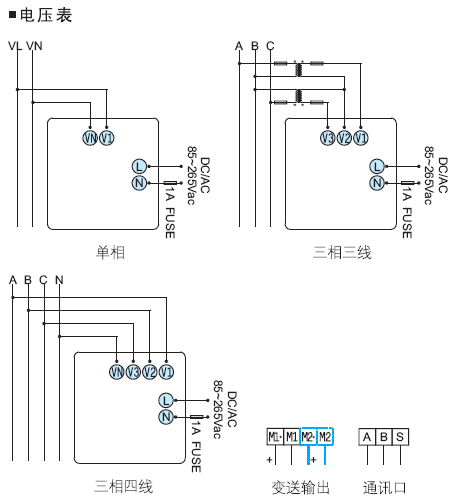

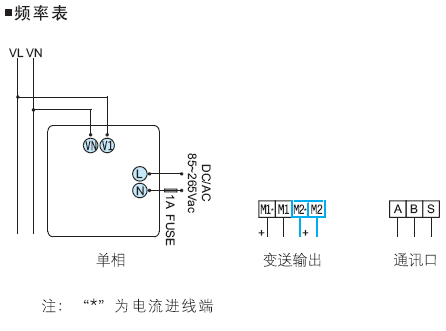

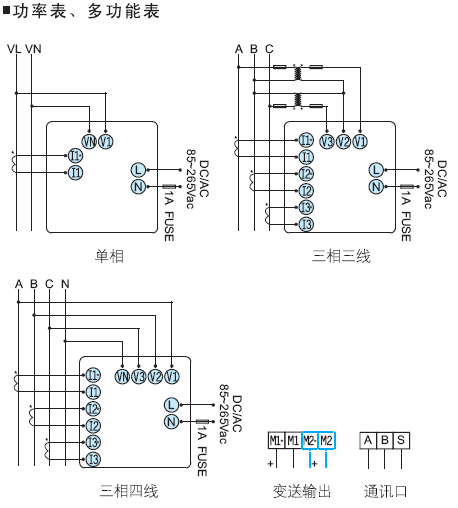

接線圖

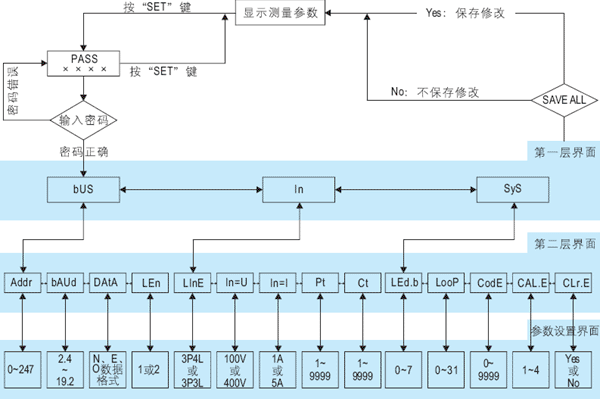

編程流程圖：
