JSJ-4交流斷電延時繼電器產品詳細說明：

JSJ-4交流斷電延時繼電器用途：

JSJ系列靜態交流斷電繼電器用于交流操作的繼電保護和自動化電路中，作為交流瞬時動作斷電后延時返回的時間元件。

工作原理：

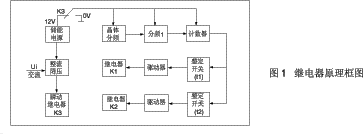

繼電器的原理框圖如圖1所示。由圖可見，繼電器有晶體振蕩器、分頻器、整定開關、驅動電路和電源回路等組成。當繼電器施加額定點電壓時，繼電器內部瞬動繼電器和兩個延時繼電器瞬時動作，觸點切換，并使電源回路與計時回路處于失電狀態，以提高繼電器抗干擾性能。當輸入電壓大大降低或完全消失時，瞬動繼電器瞬時返回（兩個延時執行繼電器仍處于動作狀態），觸點也瞬時返回，使儲能電源接通計時回路，晶體振蕩產生時鐘脈沖，經分頻后得到10ms計時脈沖，計數器對計時脈沖計數，當所計脈沖數與整定開關值符合時，驅動執行繼電器返回，完成 斷電后延時返回的功能。



使用方法：

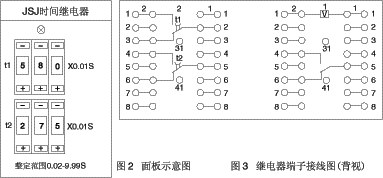

繼電器面板圖如圖2所示，圖中上部三位數字開關整定執行繼電器K1的延時返回時間t1，下部三位數字開關整定執行繼電器K2的延時返回時間t2，開關的三位數字乘以0.01S即為時間整定值。例如三數字置數為580，則時間整定值=580×0.01S=5.8S。t1和t2的整定數值可以相等，也可以不相等。

主要技術參數：
5.1 額定電壓：交流380V、220V、110V、100V。
5.2 額定頻率：50HZ或60HZ。
5.3 保證繼電器觸點可靠通電動作所需電壓不大于70%額定電壓。
5.4 保證繼電器可靠斷電返回的電壓不小于10%額定電壓。
5.5 在額定電壓下繼電器斷電延時返回的延時誤差，在整定范圍內不超過0.1%整定值+10ms。
5.6 在額定電壓下繼電器斷電延時的變差不超過0.1%額定值+10ms。變差是指繼電器在同一時間整定點上測量五次，實測時間的最大值與最小值之差。
5.7 兩付延時返回的觸點可各自獨立整定，時間整定范圍均為0.02s - 9.99s，而延時整定值可以不同或相同。
5.8 在額定電壓下繼電器消耗的功率不大于4VA。
5.9 繼電器允許長期承受110%額定電壓。
5.10 繼電器在電壓不大于250V、電流不大于1A（時間常數T = 5ms± 0.75ms直流有感電路中），觸點斷開容量為30W，在電壓不大于250V，電流不大于1A，功率因素COSO = 0.4±0.1的交流電路中，觸點斷開容量為150VA。
5.11 繼電器各電路與外露的非帶電金屬部分之間應能承受有效值2kV，輸入電路和觸點之間應能承受1kV，50HZ交流電壓，歷時1min實驗，應無絕緣擊穿或閃絡現象。
5.12 繼電器能在-10 0C-40 0C溫度范圍內可靠工作。
5.13 繼電器機械壽命105次，電壽命104次。
5.14 繼電器重量：約0.5kg。

繼電器背后接線圖：
繼電器的接線端子圖如圖3所示，圖中觸點為繼電器失電后的狀態，當加上額定交流電壓時，瞬動觸點K3、延時時間為t1的觸點K1和延時時間為t2的觸點K2同時動作，此時觸點狀態與圖3所示相反。當所加電壓突然斷電（失壓）時，瞬動觸點K3立即返回，延時觸點K1在斷電后延時t1才返回，同樣延時觸點K2在斷電后延時t2才返回，返回后觸點狀態如圖3所示。



繼電器外形尺寸及開孔尺寸：
見凸出式模數化插入結構中的附圖2和附圖6。

訂貨需知：
7.1 繼電器型號、名稱；
7.2 額定電壓；
7.3 定貨數量。
