用途：
SS-17B型時間繼電器用于直流電路 中，可在時間保護系統中作時間測量元件。適用于時間測量精度要求高，配合時間級差小的場合，并且可用于工業控制中作為延時控制元件。

工作原理：

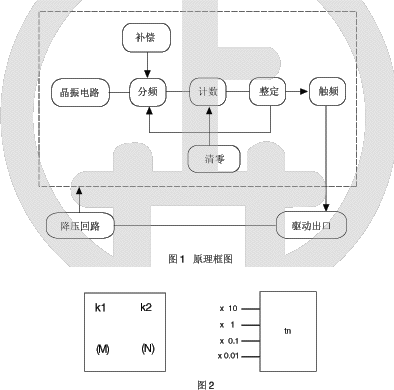

SS-17B型時間繼電器由CMOS數字電路構成，其原理圖框如圖1所示。
該繼電器采用分頻，計數原理實現延時。標準時鐘脈沖由石英晶體振蕩器產生。整定方式為兩位8421碼撥盤開關和一位DIP四檔小開關相互配合整定，在整定 公式為t = tn*(MN)s。其中M，N為撥盤開關的整定數字tn為DIP四檔小開關的整定數字


主要技術參數：
4.1 額定電壓： 48V，110V，220V DC。
4.2 工作范圍：70% －110%額定電壓。
4.3 延時范圍： 0.02s－990s最小級差為0.01s。
4.4 返回時間： ≤10ms。
4.5 平均誤差： 在基準條件下，平均誤差不大于(0.2%整定值±2ms)。
4.6 延時一致性：
在基準條件下：延時整定為0.02s－0.99s時，一致性誤差不大于3ms； 延時整定為1s － 990s時，一致性誤差不大于(0.1%整定值±2ms)。
4.7 觸點性能
在電壓不超過250V，電流不超過1A的有感負荷電路中，觸點斷開容量為30W；在電壓不超過250V，電流不超過0.1A的交流電路中,(coso = 0.4 ±0.1)觸點斷開容量為60VA。
4.8 功耗：在額定電壓下，繼電器的功耗不大于表中規定值。
4.9 介質強度：
繼電器所有引出端子對外殼能承受2kV，50Hz歷時1min沖擊，無擊穿或閃絡現象。



繼電器背后接線圖：
背后接線圖見圖3。



SS-17B型時間繼電器外形尺寸及開孔尺寸：
見凸出式模數化插入結構中的附圖1和附圖5。

訂貨需知：
1 繼電器型號、名稱。
2 額定電壓。
3 訂貨數量。
4 由于本產品延時精確，最小延時整定值為20ms。因而希望控制本產品輸入激勵量的觸點無抖動，如使用于輸入激勵量有抖動的場合，用戶須提出特殊訂貨要求
