ZJ轉矩轉速傳感器產品詳細說明：

ZJ轉矩轉速傳感器安裝于功率傳動軸之間，它和TR型轉矩轉速功率測量儀及CZ型磁粉制動器(WZ型電渦流制動器）配合使用，可以測量各種發動機、電機、風機、壓縮機、液壓泵、齒輪箱等動力機械及傳動機械在0-6000轉/分范圍內的轉矩轉速功率。其中ZJ是通過磁電變換輸出具有相位差的二個電壓訊號的傳感器，TR型是帶打印，顯示的單片機式測量儀。CZ型磁粉(電渦流）制動器激磁電流產生大小可調的阻尼力矩，為成套測功的理想加載器，TR及CZ（WZ）具體使用請閱相關說明書。本公司提供交鑰匙工程的成套測功系統。

二、工作原理：
ZJ轉矩轉速傳感器主要由扭力軸、磁檢測器，轉筒及殼體等四部分組成。磁檢測器包括配對的兩組內、外齒輪，永久磁鋼和感應線圈。外齒輪安裝載扭力軸測量段的兩端；內齒輪轉筒內,和外齒輪相對，永久磁鋼緊接內齒輪安裝在轉筒內。永久磁鋼，內外齒輪構成環狀閉合磁路,感應線圈固定在殼體的兩端蓋內。在驅動電機帶動下，內齒輪隨同轉筒旋轉。
　 內外齒輪是變位齒輪，并不齒合，齒頂六由工作氣隙，內外齒輪的齒頂相對時氣隙最窄，齒頂和齒槽相對時，氣隙最寬。內外齒輪在相對旋轉運動時，齒頂與齒槽交替相對，相對轉動一個齒位時,工作氣隙發生一個周期的變化,磁路的磁阻和磁通隨之相應作周期變化,因此線圈中感應出近似正弦波的電壓訊號,訊號電壓瞬時值的變化和內外齒輪的相對位置的變化是一致的。
　 如果兩組檢測器的齒輪的投影互相重合時、兩組電壓訊號的相位差為零。安裝時，兩只內齒輪的投影是重合的。而扭力軸上的兩只外齒輪是按錯動半個齒安裝的。因此，兩個電壓訊號具有半個周期的相位差，即初始相位差為α0=180°。若齒輪為120齒，分度角為3°，相位差為180°時，相應外齒輪錯動1.5°。
　 當扭力軸受到扭矩作用時，產生扭角β，兩只外齒輪的錯位角變?yōu)?.5°±β兩個電壓訊號的相差角相應變?yōu)椋害?120 ×（1.5°±β）=180°±120β。
　 扭角和扭矩是成正比例的,因此扭角的變化和扭矩成正比,即相位差角的變化△α=α-α0=±120β=120K1M=KM 式中K1為相位差角和扭矩的比例系數，K=±120K1，“±”另表示轉動方向。
　 設扭力軸測量段的直徑為d，長度為L，扭力軸材料的剪切彈性模為G，則K1=32L/πdG�！� 將傳感器的兩個電壓訊號輸入TR-1轉矩轉速功率測量儀，經過儀表將電壓訊號進行放大、整形、檢相、變換成計數脈沖，然后計數和顯示，便可直接讀出扭矩和轉速的測量結果。
　 由于采用磁電轉換、相位差原理和數字顯示的轉矩轉速測量方法,因此能進行穩定、可靠、快速、靈敏的高精度測量。它具有如下特點：
1.可以測量靜扭矩
　　當把扭矩臂固定于扭力軸的一端，鎖定另一端時，這時只要打開傳感器的驅動電機，就可得到輸出信號，并能很方便地對傳感器進行靜態校準。當然，已經過靜校的傳感器就能對靜扭矩和低速下的扭矩進行精密測量了。
2.不用滑環
　 扭矩測量是由非接觸式磁電檢測器的輸出信號來實現的,所以本儀器可以測量其它儀器不可能測量到的高速轉矩。
3.精度高，穩定性好
　由于扭力軸是由具有優良的彈性，滯后效應極小的高級合金材料制成，所以靈敏度高，殘余變形小，讀數穩定、可靠。
4.操作簡單、方便
　 該儀器和TR-1相配合，可自動測量并直接讀出扭矩、轉速功率，設置數據存儲后每次開機即可直接測量。
　
三、ZJ轉矩轉速傳感器主要技術參數：
　1、傳感器適用于環境溫度0-55℃，以及相對溫度不超過90%的條件下工作。
　2、傳感器適用的轉速范圍及聯軸節重量（見下表）:


型　號	額定轉矩（N·M）	轉速范圍（轉/分）	單只連軸節重量（<=kg)
ZJ-0.1 　-0.2	12	0-4000 0-4000	0.3 0.3
ZJ-0.5 -1 -2	5 10 20	0-6000 0-6000 0-6000	0.5 0.5 0.5
ZJ-5 　　-10 　　-20	50 100 200	0-4000 0-4000 0-4000	1.5 2 5
ZJ-50 　　-100 　　-200	500 1000 2000	0-3000 0-3000 0-3000	10 15 20
ZJ-500 　　-1000 　　-2000	5000 10000 20000	0-2000 0-2000 0-2000	25 30 35

  3、傳感器所需聯軸節、墊塊、測試平板等根據用戶需求，可代為加工。
　4、系統總誤差：
　（1）靜標精度:在標定傳感器系數的相同環境溫度下（不相同時按溫度系數修正），靜標定誤差應不超過±0.2%。
�。�2）在額定轉速范圍內，套筒固定在任意位置時，不同轉速下扭矩測量讀數變化應不大于±0.2%。
�。�3）傳感器轉軸轉動,中間套筒在不同位置時,讀數誤差應不超過±0.2%;或者中間套筒轉動（啟動驅動電機），軸在不同位置時，讀數誤差應不超過±0.2%。
　 5、測量精度:傳感器與TR-1配合,其測量誤差不超過±0.5%。
　 6、允許測量的最大扭矩：120%額定值。
　 7、輸出電壓信號幅度：不小于0.7V有效值。

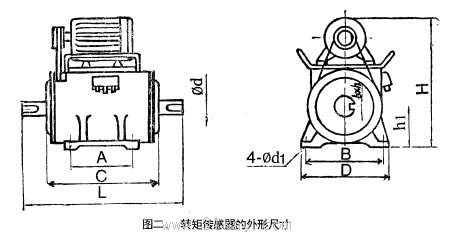

　 8、外形尺寸見圖二。
　 9、工作時間：可連續運行�！�

	A	C	L	h1	B	D	H	d1		b	h	d
ZJ-0.1,0.2	110	200	260	90	150	180	300	11	120	4	2.5	12
ZJ-0.5,1,2	110	200	260	90	150	180	300	11	120	4	2.5	12
ZJ-5,10,20	172	260	370	100	182	210	320	12	120	8	4.0	26
ZJ-50,100,200	170	300	430	110	200	230	345	16	120	花鍵	8-48×42×8
ZJ-500,1000,2000	224	400	660	120	230	262	390	18	120		10-100×90×14

1、傳感器必須安裝牢靠，以防工作時震動。

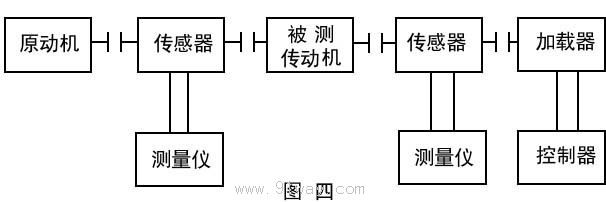

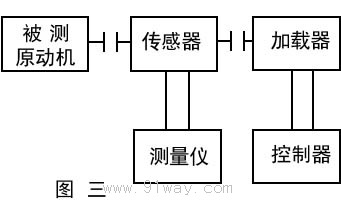

2、傳感器安裝位置如圖三、圖四所示。




3、傳感器的安裝同心度應不大于0.1mm，否則，儀器的測量精度不易保證。
4、傳感器負載側的聯軸節應能方便地脫開，以便零點調整。
5、由于傳感器的轉速信號是軸的轉速與傳感器套筒轉速的代數和，所以當傳感器上的驅動電機打開
時，扭力軸轉速應等于儀表轉速讀數減去傳感器電機轉速所得得差值。
6、傳感器在使用時應力求避免震動。
7、環境溫度的變化會直接影響儀器的測量精度，當測量精度要求不高時，相對于傳感器標定溫度時
溫差在±10℃時，對標定系數可不作修改，如果環境溫度超過這一范圍，就須對傳感器所標定的系數
值進行修正，即將TR-1系數修正后使用，才能保證器測試精度，溫度系數的修正按下式計算：
　Xt=Xto[1+εG(t-to)]
　式中：Xt---溫度為t時的傳感器系數。
　Xto----溫度為to時所標定的傳感器系數（即銘牌上的傳感器溫度系數）。
　t-----測量時的實際環境溫度℃。
　to----標定傳感器系數時的環境溫度℃。
　εG----剪切彈性模量G的溫度系數，其值在這里取為--0.027%。
　例如：傳感器出廠時的標定系數為7215是在10℃下進行標定的，現在為36℃的情況下是用，其修正
系數為：Xt=7215×(1-0.027%×26℃)=7164
　即將傳感器的標定系數修正為7164，并在使用時將TR-1的系數置于7164，若環境溫度仍為10℃，則
系數仍為7215。
8、操作步驟：
（1）將傳感器與被測功率傳動軸及負載框圖順序及上述1-4條安裝連接牢靠。
（2）將信號輸出線對應接至TR-1，并按傳感器銘牌上標明的系數值設定TR-1的標定系數。
（3）脫開負載側聯軸節，開動被測機械，調節TR-1的零點，如因轉速過低，輸出電壓信號的幅度低
于0.7V時，可開動傳感器上的驅動電機，并使其旋轉方向和測量軸的旋轉方向相反，但這時的轉速
按第5條取得。
（4）聯接好聯軸節，則可進行測量。
9、維護要求：
（1）傳感器裝配出廠前經過精心調試與補償，切不可隨便拆裝，以免失去精度。
（2）傳感器經使用一段時間后，如需進行檢定、維護，請返回本廠重新進行標定。
（3）傳感器應避免在劇烈震動和高溫潮濕環境中使用和保管。
（4）傳感器的包裝運輸應根據《精密儀器包裝運輸辦法》施行。
