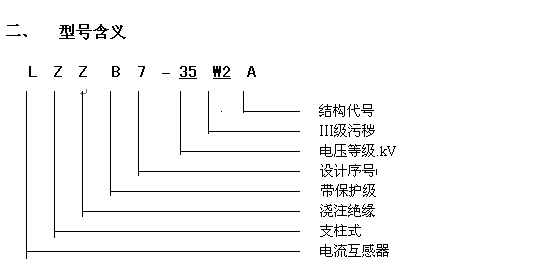

LZZB7-35W2(A)系列電流互感器產品詳細說明：

LZZB7-35W2(A)系列電流互感器為環氧樹脂澆注絕緣全封閉式產品，適用于額定頻率50Hz或60Hz、額定電壓35kV及以下的戶內電力線路及設備中作電流、電能測量和繼電保護用。產品符合IEC44-1:1996及GB1208-1997《電流互感器》標準。


結構簡介
LZZB7-35W2(A)系列電流互感器為全封閉結構，一、二次繞組及鐵芯均澆注在環氧樹脂內，耐污染及潮濕。本產品有兩種不同的結構尺寸，其中LZZB7-35W2是半封閉產品LCZ-35的替代產品。

LZZB7-35W2(A)系列電流互感器技術參數
1. 額定絕緣水平：40.5／95／185 kV
2. 額定頻率：50Hz 、60Hz。
3. 額定二次電流：5A，1A
4. 局部放電水平符合GB1208-1997《電流互感器》標準。
5. 可以制造計量用0.2S或0.5S級高精度電流互感器。
6. 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表。

額定一次電流 (A)	準確級組合	額定輸出(VA)						短時熱穩定電流 (kA/S)	額定動穩定電流 (kA)
		0.2S	0.2	0.5S	0.5	10P10	10P20
20	0.2(S)/10P10 0.5(S)/10P10 0.2(S)/10P20 0.5(S)/10P20 0.2(S)/0.5/10P10 0.2(S)/0.5/10P20 0.2/0.5/10P10/10P10 0.2/10P10/10P10/10P10	20 (10)	30 (20)	30	50	50 (20)	25	6	15
30
40								12	30
50
75								16	40
100								25	62.5
150								32	80
200
300
400
500
600
750		30 (20)	50 (30)	50	50	50 (20)	30	63	130
800
1000
1200
1500
2000

LZZB7-35W2(A)系列電流互感器
