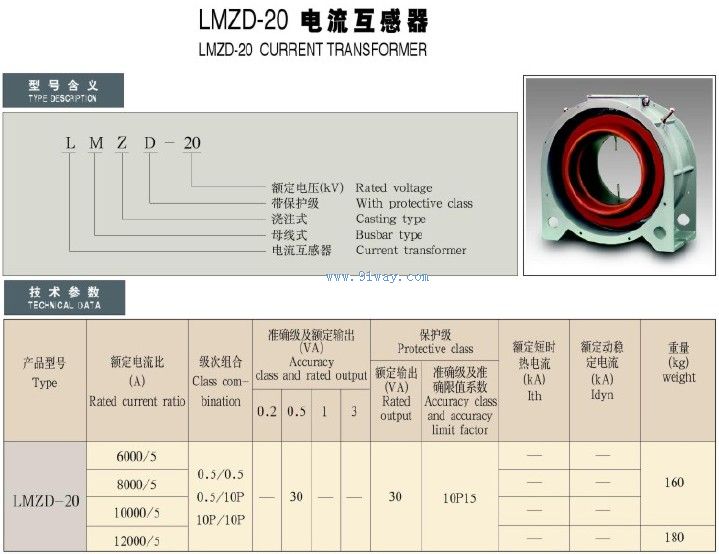

LMZD-20型高壓電流互感器產品詳細說明：

LMZD-20型高壓電流互感器為環(huán)氧樹脂澆注絕緣母線式產品，適用于額定頻率50Hz或60Hz、額定電壓20kV及以下的電力系統(tǒng)中，作電能計量、電流測量和繼電保護用。


三、結構簡介

LMZD-20型高壓電流互感器的鐵心為圓環(huán)形，二次繞組勻繞制在鐵心圓周上，用環(huán)氧樹脂混合料澆注成形。

四、LMZD-20型高壓電流互感器技術參數

1. 額定絕緣水平： 24/65/125 kV
2. 額定二次電流： 5A,1A
3. 額定一次電流、準確級組合、額定輸出見表

型號	額定一次電流 (A)	準確級組合	額定輸出(VA)				10P級準確 限值系數10P
			0.2	0.5	10P	5P
LMZD-20	800	0.5/10P 10P/10P 0.5/0.5/10P 0.5/10P/10 P 10P/10P/10P		50	50		15
	1000,1200			60	60
	1500,2000						20
	3000,4000						25
	6000,8000 10000,12000	0.5/10P 10P/10P					15
LMZD1-20	3000,6000	0.2/5P 0.5/5P 5P/5P	30	30		30	20
	8000,10000
	12000
LMZD2-20	6000	0.2/0.5 0.5/0.5 0.5/10P 10P/10P	30	30	30		15
	8000
	10000
	12000		50	50	50
LMZB-20	1000	0.2/5P 0.5/5P	30	50		30	20
	1500,2000		60	60		60
	3000,4000
	5000,6000
	10000,12000 15000	0.2/0.2 0.2/0.5 0.5/0.5 0.2/5P 0.5/5P	50	50		50	20
LMZB2-20	7500	0.2/5P 0.5/5P 5P/5P	30	30		30	20
	1000
LMZ1-20	6000,8000	0.2/5P 0.5/5P	60	60		60	20
	10000
	12000

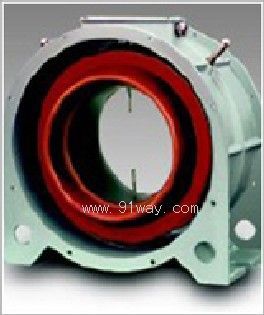

LMZD-20型高壓電流互感器
