YZZ系列主軸三相異步電動機產品詳細說明：

一、概述
YZZ主軸三相異步電動機是參照機床實際運行性能指標及吸取眾多國內外相似產品優點的基礎上專門針對機床行業設計的產品，該電機可與國內外各種中、高檔伺服驅動器或變頻器配套，進行開環或閉環控制，實現寬頻、高速、高控制精度運行。其卓越的機械特性、緊湊美觀的外形是先進數控機床產品提升性能、提升檔次的優選配套產品。
該電機具有可調速性能好，低速和高速都具有良好的起動性能，整個頻率范圍內電機都具有低振動、低噪音的優良特性。

二、使用特點
1、高效率、高可靠性、高過載能力、高防護等級。
2、轉子精校動平衡，平衡質量高，振動低。
3、采用高精密、低噪音進口軸承。
4、軸流風機強制散熱，風力強勁，并有獨特的內部通風道，以確保電機在任何轉速下均能得到有效的散熱及限制共振，實現高速或低速長期運行。
5、內置熱保護裝置使電機繞組在達到危險溫度時切斷電源，使電機免于燒毀。
6、外形美觀、結構合理、體積小、重量輕。

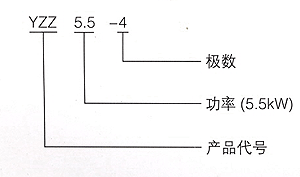

三、YZZ系列主軸三相異步電動機型號說明

四、基頻50HZ時的技術數據

型號	額定功率 kW	額定轉矩 N·m	額定電流 A	堵轉轉距倍數	堵轉電流倍數	最大轉矩倍數	轉速 r/min	重量 （kg）
YZZ3.7-4	3.7	24	7.8	2.2	7.0	2.3	1430	52
YZZ5.5-4	5.5	36	11.5	2.0	7.0	2.3		70
YZZ7.5-4	7.5	50	15	2.1	7.0	2.3		85
YZZ11-4	11	72	22	3.5	8.1	3.6	1430	120
YZZ15-4	15	97	30	3.7	8.7	3.6		141
YZZ18.5-4	18.5	120	36	4.2	9.5	4.2		163

五、YZZ系列主軸三相異步電動機特征表

特征	特征描述		備注
電壓	三相交流380V		各項內容也可根據用戶要求定制
輸出功率	3.7-18.5kW
極數	4
絕緣等級	F（最高允許溫升105K）
冷卻方式	獨立風機強迫通風冷卻
防護等級	IP54
安裝方式	B5
外形尺寸	見附圖
標準轉向	從軸伸端視之順時針旋轉
電機出軸	帶鍵槽或光軸
保護裝置	繞組預埋125度熱保護器
編碼器	可選
使用環境	場所	室內（避免腐蝕氣體太多）
	海拔	1000米以下
	溫度	-15—40℃
	濕度	相對濕度80%（不凝結）

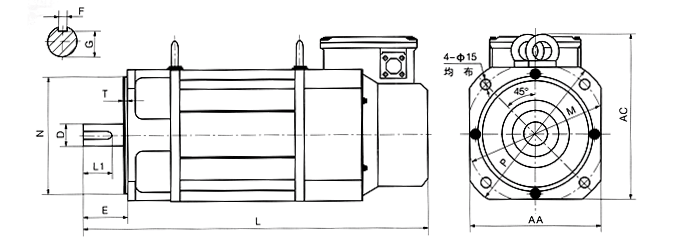

六、外形及安裝尺寸

型號	外形及安裝尺寸
	D		E		F		G		M	N		L1	T	AA	AC	P	L
	基本尺寸	極限偏差	基本尺寸	極限偏差	基本尺寸	極限偏差	基本尺寸	極限偏差	基本尺寸	基本尺寸	極限偏差	基本尺寸	基本尺寸
YZZ3.7-4	32	-0.009 -0.025	80	±0.37	10	0 -0.036	27	0 -0.20	215	180	0 -0.04	70	5	205	260	250	490
YZZ5.5-4																	560
YZZ7.5-4			110	±0.43								90					650
YZZ11-4	48	+0.018 +0.002	110	±0.43	14	0 -0.043	42.5	0 -0.20	265	230	+0.016 -0.013		4	265	340	300	600
YZZ15-4																	650
YZZ18.5-4																	700

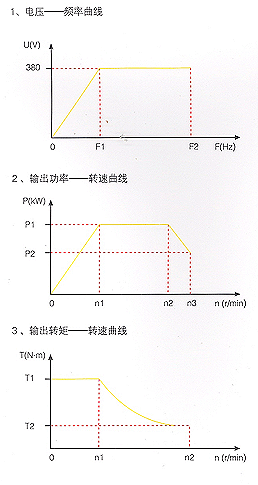

七、特性曲線
1、電壓—頻率曲線

型號	F1	F2
YZZ3.7-YZZ7.5	50	270
YZZ11-YZZ18.5		200

2、輸出功率—轉速曲線

型號	n1	n2	n3	P1	P2
YZZ3.7-4	1500	6000	8000	3.7	2.2
YZZ5.5-4				5.5	3.5
YZZ7.5-4				7.5	5.5
YZZ11-4		4000	6000	11	7.5
YZZ15-4				15	11
YZZ18.5-4				18.5	15

3、輸出轉矩—轉速曲線

型號	n1	n2	T1	T2
YZZ3.7-4	1500	8000	24	4
YZZ5.5-4			36	6.5
YZZ7.5-4			50	8.5
YZZ11-4		6000	72	17
YZZ15-4			97	23
YZZ18.5-4			120	29

八、訂貨指南
需要明確的內容如下：
1.1訂貨時請注明型號、功率、電壓、頻率、接法、安裝型式等。
2.2如有特殊要求，如：雙軸伸或其它特殊軸伸、法蘭、異頻、異電壓等，請訂貨時說明。
