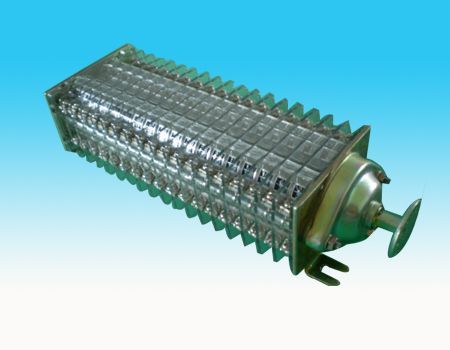

F9-36I/W型輔助開關產品詳細說明：

F9-36I/W型輔助開關適用于高壓開關操動機構的合閘、分閘、聯瑣、信號回路的控制和各種高壓開關柜上，也可作轉換或組合開關用。

二、使用條件：
1、海拔不超過3000M；
2周?chē)�介質溫度不高于+40℃,不低于-40℃;
3在溫度為25℃時,空氣相對濕度不大于90℅;
4振動加速不大于15m/s2;
5周?chē)�介質無爆炸危險,無導電塵埃,無破壞絕緣及足以腐蝕金屬的氣體場所.

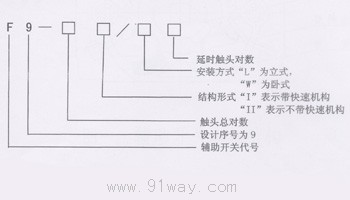

三、型號含義：


注：1、一對觸頭為一個回路；2、延時觸頭每節只含一對觸頭，配于CD10機構的延時時間為20MS

四、基本參數（見表一）

項目			負載性質	數值
額定電壓（V）				直流48，110，220V
				交流110，220V
額定電流（A）				10
額定開斷電流（A）	直流220V		I=20ms	4
	直流110V		I=20ms	8
	交流220V		COSφ=0.4	12.5

五、機構及特點：
F9系列輔助開關是由多節組合而成的，本體內部結構如圖一所示。每節上方兩側都有標號表示本觸頭的號數，同一節中對角線形成一對常開（或常閉）回路，常開（或常閉）的確定由操動軸上的指示片顯示，指示片指向一組接觸界限內，說明本組為接觸可靠的一對常閉接點（回路），其余的為一對常開接點。

本系列輔助開關動靜接觸頭的接觸用圓周滑動壓接方式鋤頭間的壓力由單獨設置的壓簧產生,壓簧不導電,并遠離發熱部位,靜觸頭的活動鉸鏈關節部位,用裸銅線焊連接,使通流性能更加可靠.
延時速動機構操作靈活,嚴時準確,切換迅速,快速機構在主動臂轉到65°～75°后才開始帶動動觸頭快速轉動,直至終點,并能可靠停留在終點位置,因此,具備了延時與速動的要求。

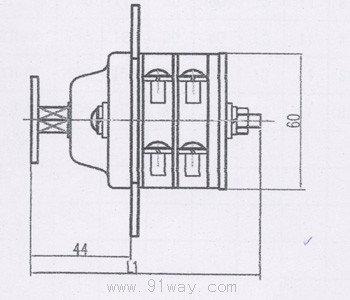

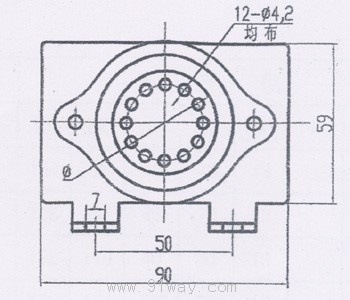

六、外形及安裝尺寸（見圖）
