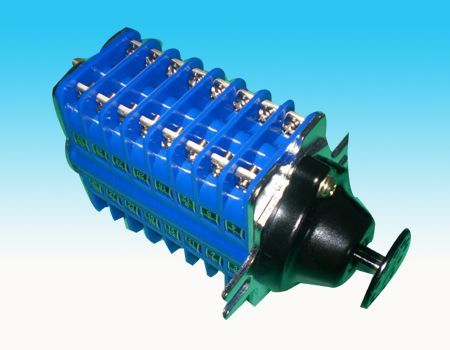

ZFK6-8I/L真空輔助開關產品詳細說明：

ZFK6-8I/L真空輔助開關適用于高壓開關操動機構的合閘、分閘、聯鎖、信號回路的控制和各種高壓開關柜上，也可做轉換或組合開關用，作為替代機械或輔助開關。

1.產品概述：
目前，國內隔離開關等電器配用的F系列輔助開關采用機械摩擦接觸式，普通存在著接點接觸不可靠、環境適應性差、防護等級低、使用壽命短等問題，為解決這些問題，我廠采用真空舌簧開關替代機械接點而研制出新穎的ZFK6系列真空輔助開關。其高度的通斷可靠性，十萬次的接點使用壽命，免維護性能及其良好的兼容性能使它成為替代F系列輔助開關的首選產品，廣泛適用于繼電器切換回路和信號采集回路，而且對于保護回路、電磁鎖回路、隔離開關輔助回路、斷路器二次控制中間回路皆適用。

2.結構與性能特點：
ZFK6系列真空輔助開關采用了相同的外形和尺寸以達到全兼容的目的。
ZFK6系列開關的核心部件被密封成為一個整體，以增強可靠性，其運動部分轉子安裝永久磁鋼。置于定盤中，不與定盤產生摩擦，所以轉軸轉動輕盈靈活，不存在機械卡死的狀況。
開關的頭部采用速動機構，當轉軸轉到75°后，在儲能彈簧的作用下，活動撥塊帶動轉子快速動作，并可靠地停留在終點位置。接線端采用復合槽組合螺釘，壓線墊片隨螺釘緊松而自動升降，接線方便。
ZFK6系列真空輔助開關與目前國內普通使用的F系列機械接點輔助開關相比具有一系列的優越性：
適應性強
機械接點的開關，在腐蝕行性環境中很快會因為角點被腐蝕而使接觸不良。而ZFK6系列開關的接點因密封在真空管中，在多粉塵、潮濕及腐蝕性環境中也能保證良好的通斷性能。另外考慮到用戶更換舊開關的需要以及適應各種安裝場合的要求，ZFK6系列真空開關考慮了不同的安裝方式和旋轉角度以及不同的中心高度的要求。除斷路器主輔助點頭可以替代所有F系列的輔助開關。
壽命長，抗干擾
ZFK6系列開關的真空管的壽命是2×104次分析能力，遠遠高于機械接點的2萬次；而控制開關通斷的永久磁鋼采用稀土磁性材料制作，磁性強，永不退磁。開關本身的結構可有效地抵抗各種磁場和電場的干擾。
強度高，無需檢修
F系列開關的零部件比較分散，且因其本身的不可靠性而檢修頻繁。而ZFK6系列開關將核心部件真空以及連接銅片用環氧樹脂密封于定盤中，其機械強度高，從根本上杜絕了接觸不可靠的可能性，省去了頻繁檢修的煩惱。
電接觸可靠性高
過去F系列開關接點的通斷，是靠機械摩擦接觸實現。生產的電弧使接點表面燒黑，嚴重影響接觸可靠性，而ZFK6系列開關的接點工作于真空或惰性氣體介質中，在規定電流下不產生電弧，確保良好的電接觸可靠性。

3.ZFK6-8I/L真空輔助開關技術參數及使用條件

觸頭兩端電壓V	交 流		直 流
	220	110	220	110
最大分斷電流	5A	5A	2.5A	4A
最大閉合電流	5A	5A	5A	5A
接點間擊穿電壓	700V DC
接點接觸電阻	100mΩ
絕緣電阻	1000MΩ
1min 工頻耐壓	2500V
電氣壽命	2×104次
防護等級	IP55
抗干擾性能	接點通暢可靠性不受共模、差模、輻射電磁場、靜電場的干擾影響
環境溫度	（-40~+40）℃
環境條件	相對濕度不大于95%
