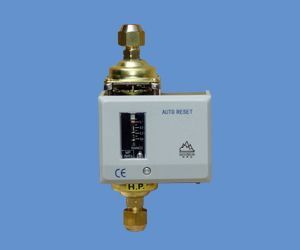

P74JA壓差控制器產品詳細說明：

產品簡介
P74JA壓差控制器組合了兩個具有高靈敏度的壓力元件,二者一旦改變，即引起開關機構動作來控制設備諸如馬達驅動閥門。開關機構提供SPDT非快速作用(浮動)動作，因此共用的可移動觸點，會接觸二個固定觸點之一，或者停留在二者之間(無接觸)。

規 格
單刀雙閘，全封閉的Penn制開關。
1/4"喇叭壓力漲管接于觸感元件上令現場安裝簡易。
直讀式標尺可迅速確定設定點。
不需移動外罩便能改變壓差設定。

應 用
P74JA壓差控制器通常應用于水系統，用以控制供水管與回水管間之壓差�？刂破鞯腟PDT浮動動作接通觸點后，令馬達驅動器操縱閥門。一種典型的應用是，把閥門安裝在系統水泵附件的旁通管路中。當系統壓差增大而超過控制器設定值時，閥門則進而開大，更多的水轉向流經旁通閥，從而使系統壓差減少。壓差的減少導致閥門開始關小以及系統壓差的增加。
P74JA亦適用于其它氣體或液體壓差的應用。
所有P74系列控制器設計僅作為運行控制使用。
如有操作失控，會導致人員傷害或者財產損失的可能，安裝者有責任增加設施(安全，限制控制)，加以保護，或增設系統
(報警，監控系統)，在失控時發出警報。
裝置安裝
把控制器安裝于平面表面或控制屏上的任何位置。利用箱子背面的孔洞用兩個螺絲或螺栓上緊，或用No271-51通用安裝支架作安裝之用�？刂破鲬�(yīng)安裝得使波紋管的接頭高于所用設備的液位之上。這可減少外界毛病積聚在波紋管內的可能性。

一般說明
確認控制器并非安裝于會令電器規格過重的儀器上。對于控制器的最大電氣規格及其觸點動作見控制器外殼內側所附標簽。
在聯接壓力控制器前，應先把所有管路弄清潔和排氣。
避免急劇彎曲或折扭連接銅管。
預留長一點的連接銅管把那部分卷曲并穩妥地安裝以避免震動讓連接銅管有松余，以避免太緊時會出現“琴弦”振，而導
致連接銅管的折斷。防止連接銅管與周圍表面的磨擦或撞擊，以免損壞連接銅管。

電氣接線
注意：在接線之前應將電源切斷防止可能觸電或損壞設備。
所有的接線必須采用銅導線，并應依據當?shù)胤ㄒ?guī)及國家電氣規范。所有馬達驅動器接線使用AWG18號或更粗的導線。超過500尺長度的線路，應當使用AWG14號導線。所有電纜接頭應在接線盒中，使用經核準的非焊接頭，或經焊接而后把連接處包好。注：使用終端螺絲組裝(8-32×1/4"接頭)。使用其它替代螺絲進行聯接，可能對正確連接產生問題。

性能

產 品		壓差控制器P74JA-3
刻度范圍		8至60PSI(55至414KPa)
運行壓差		2PSI(14KPa)，固定的
波紋管最大超壓		180PSIG(1241KPa)
波紋管最大允許壓差		120PSI(830KPa)
電氣規格		1安培，24V交流，50/60Hz
觸頭元件		SPDT全封閉浮動式PENN開關
材 料	盒 子	1.6mm，冷軋鋼
	外 殼	0.6mm，冷軋鋼
涂 層		灰色烘漆
安 裝		安裝于平面上和用一個通用安裝托架
電線聯接		用色標螺旋或接線終端
重 量		1.1Kg
運行時 環境溫度	最 低	-1℃
	最 高	60℃

注意：此控制器不應當用于控制繼電器或啟動器以防產生短路或震蕩。
調 試
把螺絲批插入轉盤的縫隙中，并轉動轉盤，直至刻度盤指針對準所需的位置。向左旋轉轉盤以增加微差設定值，或向右旋轉，以減少微差設定值。

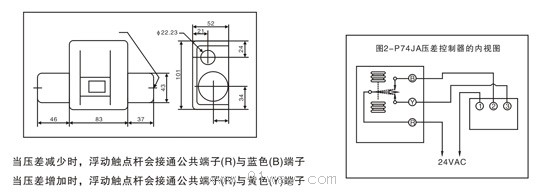

為了改變?cè)O(shè)定點，從控制器的正側視方向向左或向右調節轉盤(見圖2)。
校驗過程
在離開該裝置之前，至少應觀察完整的運行過程三次，以確定全部組成部件的功能正確無誤。



注：當壓差減少時，馬達沿順時針方向轉動，將閥門轉向關閉位置。
當壓差增大時，馬達沿逆時針方向轉動，將閥門轉向開啟位置。
