ZS一體化直行程電動執行機構產品詳細說明：

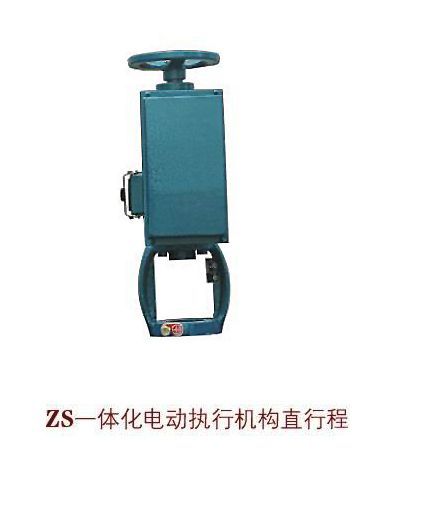

ZS一體化直行程電動執行機構:

一、概述
ZS電動執行機構是工業過程控制系統中的執行單元儀表，它接收標準的直流信號，以單相交流電源為動力，驅動電機，帶動輸出軸輸出直線位移，操縱閥門等調節機構。

二、型號編制說明
選型舉例：ZS6.0-25K表示推力為6.0kN，額定行程為25mm，帶控制器的一體化電動執行機構。
K： 接收4－20mA.DC， 輸出4－20mA.DC；
W：不接收4－20mA.DC， 輸出4－20mA.DC；

三、型號與規格

序號	型  號	額定推力 （N.m）	額定行程 (mm)	速 度 (mm/S)	重 量 (kg)	輸入電流 (A)
1	ZS0.4－10	0.4	10	1.6	35	0.12
2	ZS0.4－16		16
3	ZS0.4－25		25
4	ZS1.0－10	1.0	10	1.6	38	0.25
5	ZS1.0－16		16
6	ZS1.0－25		25
7	ZS2.5－10	2.5	10	1.6	45	0.38
8	ZS2.5－16		16
9	ZS2.5－25		25
10	ZS6.0－25	6.0	25	1.6	55	0.8
11	ZS6.0－40		40
12	ZS6.0－60		60
13	ZS10－25	10	25	1.6	58	1.0
14	ZS10－40		40
15	ZS10－60		60
16	ZS10－100		100		80	1.5
17	ZS16－40	16	40	1.6	80	1.5
18	ZS16－60		60
19	ZS16－100		100

四、ZS一體化直行程電動執行機構主要技術參數：
（1） 輸入信號：4－20mA.DC
（2） 輸入電阻：250Ω
（3） 基本誤差：1.5％
（4） 死 區：2％（1％－5％）可調
（5） 回 差：1％
（6） 輸出電流信號及帶負載能力：
① ZS-K型：4～20mA.DC，350Ω或0～10 mA.DC，1KΩ
② ZS-W型：4～20mA.DC，750Ω或0～10 mA.DC，1.5KΩ
（7） 電 源：220V（＋10％／－15％）AC 50Hz
