WZP系列裝配式鉑電阻產品詳細說明：

工業用WZP系列裝配式鉑電阻作為溫度測量變送器,通常用來和顯示、記錄、調節儀表配套產,直接測量各種生產過程中從-200～500℃范圍內的液體、蒸氣和氣體介質以及固體等表面溫度。
本系列裝配式鉑電阻采用引進鉑電阻元件作測溫元件。因此,它具有良好的電輸出性能,可為顯示儀、記錄儀、調節儀、掃描儀、數據記錄儀以及電腦提供精確的溫度變化輸入信號。

結構原理

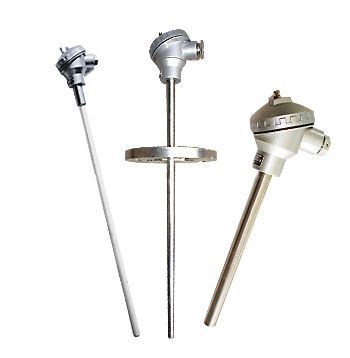

WZP系列裝配式鉑電阻是由感溫元件、不銹鋼外保護管、接線盒以及各種用途的固定裝置組成,有雙支和單支元件兩種規格,雙支鉑電阻可以同時輸出二組相同電阻信號供使用。
鉑電阻是一種溫度傳感器,它是利用鉑絲在溫度變化時自身電阻也隨著變化的特性來測量溫度的,不銹鋼保護管不但具有抗腐蝕性能,而且具有足夠的機械強度,保證鉑電阻能安全地使用在各種場合。裝配式鉑電阻接線盒分防濺式和防水式兩種類型供選擇。安裝固定裝置有固定螺紋、活動法蘭盤、固定安裝法蘭盤和帶固定螺栓錐形保護管裝置等形式。

WZP系列裝配式鉑電阻主要技術指標

熱電阻感溫元件在0℃時的電阻值(Ｒ0)
分度號Pt100：A級Ｒ0=100±0.06Ω
B級R0=100±0.12Ω

WZP系列裝配式鉑電阻量程規格

型號	分度號	測溫范圍℃	精度等級	允許偏差△t℃
WZP	Pt100	-200～500	A級	-200～650℃時允差 ±(0.15+0.002/t/)
			B級	-200～800℃時允差 ±(0.30+0.005/t/)

  注：“t”為感溫元件實測溫度絕對值,雙支鉑電阻只供應B級

熱響應時間
  在溫度出現階躍變化時,熱電阻的輸出變化至相當于該階躍變化的50%所需的時間,稱為熱響應時間,用T0.5表示。

公稱壓力
一般是指在常溫下,保護管所能承受靜態外壓而不破裂,試驗壓力一般采用公稱壓力的1.5倍。實際上,允許公稱壓力不僅與保護管材料、直徑、壁厚有關,而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。
