ALH-0.66M系列電流互感器產品詳細說明：

ALH-0.66M系列電流互感器以其磁路設計新穎，補償方法先進，工藝技術精湛，性能安全可靠，外形小巧美觀，一般作控制、保護、測量用。
外殼選用高強度阻燃PC，全封閉結構、阻燃等級V1；
內部鐵心選用優質取向硅鋼片；
適用于小電流小空間的場所；
適用于抽屜柜，安裝方便；
采用導軌直接安裝，也可以采用母線直接安裝；
一次接線采用螺釘式接線，避免了小電流時一次側增加匝數的麻煩。

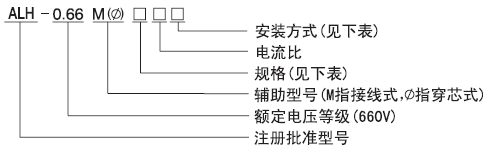

型號

M8-Ⅱ

Φ8-ⅠΦ15-Ⅰ

尺寸 規格型號	外形尺寸			穿孔尺寸	安裝尺寸	安裝方式
	W	H	D	Φ	M
M8-Ⅰ	74	101	44	/	65 35	F.G.I
Φ8-Ⅰ	74	101	44	8	65 35	F.G
Φ15-Ⅰ	74	101	44	15	65 35	F.G
M8-Ⅱ	67	86	24	/	70	H.I
Φ12	67	86	24	12	70	H
Φ22	67	86	24	22	70	H
Φ8-Ⅱ	59	82	26	8	70	/
Φ15-Ⅱ	59	80	26	15	70	/

ALH-0.66M系列電流互感器技術參數

一次電流	75～5000A
二次電流	5A、1A
額定電壓	AC 660V
額定功率	50～60Hz
環境溫度	-30℃～＋70℃
最高耐溫	120℃
海拔高度	≤3000m
共頻耐壓	3000V 1min 50Hz(外殼與二次線圈間）
絕緣等級	E

1、注明互感器的型號、規格、電流比、準確度等級和二次額定容量
2、注明安裝方式。（如不注明本公司按自己規定提供）
3、特殊規格可定制。

規格型號	M8-Ⅰ		M8-Ⅱ		Φ8-Ⅰ	Φ8-Ⅱ	Φ12		Φ15-Ⅰ		Φ22
準確度等級	0.5	1	0.5	1	1	1	0.5	1	1		0.5	1
額定電流比	額定容量(VA)
15/5		2.5		2.5
20/5		2.5		2.5
25/5		2.5		2.5
30/5		2.5		2.5
40/5		2.5		2.5
50/5		2.5		2.5
60/5		2.5		2.5
75/5		2.5		2.5	2.5	2.5		2.5	2.5	2.5		2.5
100/5		2.5		2.5	2.5	2.5		2.5	2.5	2.5		2.5
150/5	2.5		2.5		2.5	2.5	2.5	2.5	2.5	2.5		2.5
200/5						5	2.5	5	5	5		5
250/5							2.5		5	5		5
300/5							2.5		5	5		5
400/5							2.5		5	5		5
500/5										10		10
600/5										10		10
700/5												10
800/5												10
5/1	0.4		0.4
10/1	0.4		0.4
15/1	0.4		0.4
20/1	0.4		0.4		0.1	0.1		0.1	0.1	0.1		0.1
25/1	0.4		0.4		0.1	0.1		0.1	0.1	0.1		0.1
30/1	0.4		0.4		0.1	0.1	0.1		0.1	0.1	0.1
40/1	0.4		0.4		0.1	0.1	0.1		0.1	0.1	0.1
50/1	0.4		0.4		0.2	0.2	0.2		0.2	0.2	0.2
60/1	0.4		0.4		0.2	0.2	0.2		0.2	0.2	0.2
75/1	0.4		0.4		0.2	0.2	0.2		0.2	0.2	0.2
100/1	0.4		0.4		0.2	0.2	0.2		0.2	0.2	0.2
150/1					2.5	2.5	2.5		2.5	2.5	2.5
200/1					5	5	5		5	5	5
250/1							5		5		5
300/1							5		5		5
400/1							10		10		10
500/1									10		10
600/1									10		10

ALH-0.66M系列電流互感器
