ALH-0.66Ⅲ系列電流互感器產品詳細說明：


ALH-0.66Ⅲ系列電流互感器以其磁路設計新穎，補償方法先進，工藝技術精湛，性能安全可靠，外形小巧美觀，一般作控制、保護、測量用。
外殼選用高強度阻燃PC，全封閉結構、阻燃等級V1；
內部鐵心選用優質取向硅鋼片；
立式方孔型，適用于單根或多根立式母排穿越；
主要用在當三相母線立式布置時的場合，從而避免了二次出線被相鄰母線或互感器所阻隔而帶來的不便；
精度高、容量大；
固定簡便、接線優化，符合供電系統電能計量的要求

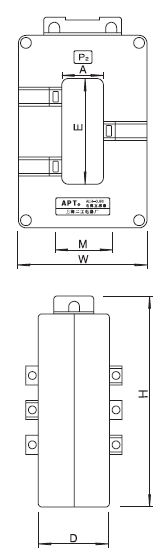

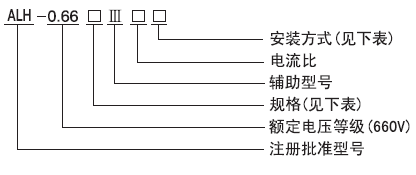

型號 規格尺寸

尺寸 規格型號	外形尺寸			穿孔尺寸			安裝尺寸	安裝方式
	W	H	D	A	E	Φ	M
20Ⅲ	72	76	36	11	21	21	40	A.J
30Ⅲ	73	98	50	12	32	26	40	A.J
50Ⅲ	75	120	56	16	52	/	/	J
60Ⅲ	100	145	55	32	62	/	/	J
80Ⅲ	100	164	55	32	82	/	/	J

技術參數

一次電流	75～5000A
二次電流	5A、1A
額定電壓	AC 660V
額定功率	50～60Hz
環境溫度	-30℃～＋70℃
最高耐溫	120℃
海拔高度	≤3000m
共頻耐壓	3000V 1min 50Hz(外殼與二次線圈間）
絕緣等級	E

技術參數

規格型號	20Ⅲ		30Ⅲ		50Ⅲ		60		80Ⅲ		100Ⅲ		120Ⅲ		130Ⅲ
可使用母排的規格及根數	20×10 1根		30×10 1根		50×10 1根		60×10 1根		80×10 1根		100×10 1根		120×10 1根		130×10 1根
準確度等級	0.5	1	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5
額定電流比	額定容量(VA)
75/5		2.5		2.5
100/5		2.5		2.5
150/5	2.5			5
200/5	5			5
250/5				5
300/5			5	10
400/5			10	10	10	10	10
500/5			10	10	10	10	10
600/5			10	10	10	10	10
750/5					10	10	10	10	10
800/5					10	10		10	10	10	10	10	10
1000/5					15		15		15		15		15
1200/5							20		20		20		20		20
1500/5							20		20		20		20		20
2000/5							40		40		40		40		40
2500/5									40		40		40		40
3000/5									40		40		40		40
4000/5											40		40		40
5000/5											40		40		40
150/1	2.5			2.5		2.5
200/1	5			5		5
250/1				5		5		5
300/1				5		5		5
400/1				10		10		10		10
500/1				10		10		10		10		10
600/1				10		10		10		10		10		10
750/1						10		10		10		10		10
800/1						10		10		10		10		10
1000/1						10		10		10		10		10
1200/1							20		20		20		20		20
1500/1							20		20		20		20		20
2000/1							20		20		20		20		20
2500/1											20		20		20
3000/1											20		20		20
4000/1											20		20		20
5000/1											20		20		20

1、注明互感器的型號、規格、電流比、準確度等級和二次額定容量
2、注明安裝方式。（如不注明本公司按自己規定提供）
3、特殊規格可定制。
